DS213 — портативний цифровий осцилограф з 2 аналоговими та 2 цифровими каналами, 8‑бітною роздільною здатністю і семплюванням у реальному часі 100MSa/s. Завдяки силіконовому чохлу (Silicone Boot) корпус надійно захищений, а вбудований 8MB USB‑диск спрощує обмін файлами та збереження результатів. Це зручний кишеньковий інструмент для налагодження та діагностики електроніки.

Прилад однаково доречний у майстерні й у полі: ручний формат, невелика вага та автозаміри роблять його практичним вибором для фахівців і радіоаматорів. Якщо потрібен осцилограф 100MSa/s із гнучкими тригерами та зберіганням хвиль, DS213 стане надійним рішенням.

• 4 канали: 2 аналогові (CH_A, CH_B) + 2 цифрові (CH_C, CH_D) — осцилограф 2 аналогові 2 цифрові для аналізу змішаних сигналів.
• Частота дискретизації 100MSa/s (реального часу); глибина пам’яті — по 4K на кожен із 4 каналів.
• Вертикальна чутливість: X1 — 10mV–10V/div; X10 — 100mV–100V/div; максимальна вхідна напруга: ±40Vpp (X1), ±400Vpp (X10).
• Тригерування: по фронту, по імпульсу, логічний; режими тригера — Авто, Нормальний, Одинарний, Повільний; джерела тригера — CH_A/CH_B/CH_C/CH_D.
• Вбудований генератор сигналів: квадрат 10Гц–8МГц; синус/пила/трикутник 10Гц–20МГц — зручно для перевірки трактів.
• Автозаміри (frequency, period, duty, Vpp/Vavg/Vmin/Vmax) та курсори для вимірювання часу й амплітуди — осцилограф з автозаміром для швидкого контролю.
• Збереження форм хвиль у BMP, BUF, CSV на вбудований 8MB USB — осцилограф з usb пам’яттю для швидкого перенесення даних.
• Режими відображення: Hide/REC/CH_A+CH_B/CH_A−CH_B/CH_C&CH_D для гнучкого аналізу.

DS213 — портативний осцилограф для радіоаматорів і сервісних інженерів: компактний, надійний і простий у використанні. Це також осцилограф з генератором сигналів, тому він допомагає не лише вимірювати, а й створювати тестові форми для діагностики. Як ручний та кишеньковий осцилограф, він легко поміщається у сумці інженера та економить місце на робочому столі.

• Розміри: 99.5 × 58.5 × 13.5 мм; вага: 129 г — зручно брати із собою.
• Живлення: знімна батарея 1000mAh — швидка заміна для тривалих сесій.
• Пам’ять: вбудований 8MB USB‑диск; формати збереження — BMP, BUF, CSV.
• Сертифікація: CE, FCC.

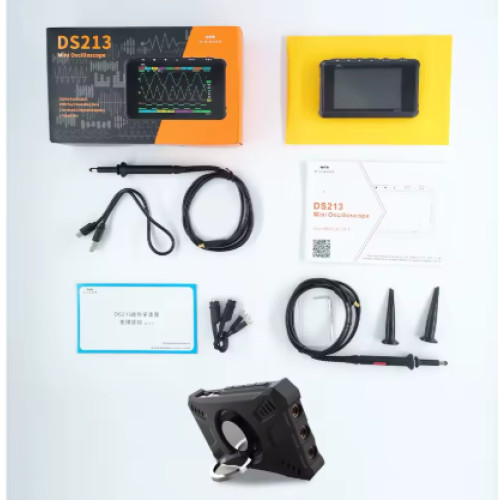

Комплектація:

• Осцилограф DS213
• Щуп X10
• Щуп X1
• USB‑кабель
• Викрутка
• Захисний чохол
• Силіконовий чохол (Silicone Boot)
• Посібник користувача

Питання та відповіді:

Скільки каналів підтримує прилад?
4: два аналогові (CH_A, CH_B) і два цифрові (CH_C, CH_D).

Чи можна зберігати сигнали?
Так, на вбудований 8MB USB у форматах BMP, BUF, CSV.

Яка максимальна напруга на вході?
±40Vpp (X1) або ±400Vpp (X10) зі щупом X10.

Які типи хвиль генерує генератор?
Синус, пила, трикутник — 10Гц–20МГц; квадрат — 10Гц–8МГц.

Потрібен універсальний інструмент для налагодження? Обирайте компактний портативний цифровий осцилограф DS213 — зручний у роботі, точний у вимірюваннях і готовий до виїзних задач.
