Старт-стоп сигналізація DQD-LY(D288) — модуль дистанційного запуску для керування запалюванням і зупинкою двигуна через додаток та сумісна зі штатним пультом. Це сигналізація з автозапуском, що підтримує дистанційний запуск двигуна, блокування дверей під час руху та відкриття багажника з пульта. Кнопка старт/стоп для авто забезпечує зручний доступ, а перемикач JP2 дозволяє використання як сигналізація для бензину і дизеля.

Попередження: суворо дотримуйтеся полярності підключень «+» та «-». Неправильне з’єднання може спричинити коротке замикання чи пошкодження. Рекомендується професійна установка сигналізації на авто.

Коди проводів запалювання:

• Коричневий: ON2(+)
• Жовтий: STA(+)
• Червоний: 12V(+)
• Чорний: GND(-)
• Коричневий: ON1(+)
• Синій: ACC(+) — розрив живлення при запуску

Підключення для модулів GSM або BT:

• Білий/чорний: вихідний сигнал розблокування (-)
• Фіолетовий: вхідний сигнал паливного насоса (+)
• Коричневий: вихідний сигнал поворотника (-)
• Сірий: вихідний сигнал багажника (-)
• Білий: вихідний сигнал блокування (-)
• Помаранчевий: сигнал гальм (+)
• Синій: вхідний сигнал блокування автомобіля (+)
• Зелений: вхідний сигнал розблокування автомобіля (+)

Перемикачі функцій JP1–JP2:

• JP1 «+» — не стежити за дистанційним керуванням авто; «-» — стежити.
• JP2 «+» — режим дизеля; «-» — режим бензину (прогрів при старті).

Примітка: перед зміною JP1/JP2 вимкніть живлення, встановіть перемикач і лише тоді знову увімкніть живлення.

Основні функції:

• Запуск/зупинка кнопкою: натисніть на гальмо й один раз кнопку старт/стоп для увімкнення; повторіть для вимкнення.
• Дистанційний запуск/зупинка: у заблокованому стані натисніть «lock» 3 рази для запуску.
• Старт зі штатного пульта: послідовність «розблокувати → блокувати» запускає двигун.
• Налаштування часу сигналу багажника: у стані запуску утримуйте «розблокувати» 3 с.
• Лише ACC або ON: натисніть кнопку без гальма для ввімкнення ACC.
• Пошук авто / відкриття багажника: використовуйте кнопки «знайти» або «багажник» на пульті.
• Навчання модуля: натисніть кнопку запуску 10 разів для входу в режим навчання.
• Увімкнення ON при розблокуванні: активуйте/вимкніть через пульт керування.

Особливості:

• Блокування/розблокування та дистанційний запуск ключем або через додаток.
• Підтримка дистанційного запуску зі штатного пульта; сумісна зі штатним пультом.
• Кнопка запуску/зупинки двигуна в один дотик.
• Сумісність з оригінальною протиугінною системою автомобіля.
• Блокування двигуна: після блокування модуля запуск кнопкою неможливий.
• Авто-блокування дверей під час руху та автоматичне розблокування при вимкненні двигуна.
• Дистанційне відкриття багажника (за наявності відповідного кола в авто).
• Вибір бензин/дизель за допомогою перемикача JP2.

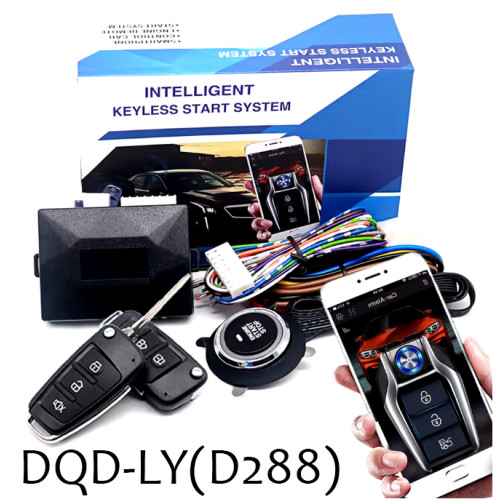

Комплектація:

• 1× модуль керування запалюванням
• 2× монтажні кабельні джгути
• 2× дистанційні ключі
• 1× кнопка запуску/зупинки
• 1× посібник користувача

Часті питання та рішення:

• Призначення білих, біло/чорного, синього та зеленого кабелів: білі лінії — для сигналів блокування/розблокування.
• Двигун не запускається дистанційно: перевірте правильність підключення проводів.
• Пульт не працює: замініть батарейку або переведіть модуль у режим навчання й повторно додайте пульт.
• Не стартує ні пультом, ні кнопкою: перевірте особливо жовтий (STA) і синій (ACC) дроти.
• Автоматичний повторний запуск: перевірте підключення фіолетового дроту паливного насоса.

Додаткова інформація: інструкція доступна всіма мовами.
Зауваження: модуль дистанційного запуску призначений для професійного монтажу; дотримуйтесь схеми та вимог безпеки.
