Промисловий серво комплект 1 кВт для точного позиціонування на верстатах: серводрайвер AC 220V і серводвигун без гальма з 17‑бітним абсолютним енкодером (17 bit абсолютний енкодер, 10000 ppr). Оптимальний вибір для CNC, граверів і систем автоматизації, де потрібна висока динаміка та стабільність.

• Потужність двигуна: 1000W; номінальна швидкість: серводвигун 2500 rpm (макс. 3000 rpm).
• Номінальний крутний момент: 3.8 Nm; піковий момент: 11.4 Nm.
• Живлення драйвера: серводрайвер AC 220V; клас захисту привода та двигуна: IP65.
• Енкодер: 17-bit absolute, 10000 ppr — точне відпрацювання та надійний зворотний зв'язок.
• Клас ізоляції: F; робоча температура: -20°C … +40°C.

Електричні параметри двигуна підібрані для стабільної роботи в реальних виробничих умовах.

• Номінальний струм: 4.8 A ±10%; максимальний струм: 14.4 A ±10%.
• Коефіцієнт моменту: 0.93 Nm/A.
• Опір обмоток: 3 Ω ±10%; індуктивність: 19 mH ±20%.
• Інерція ротора: 2.4 [2.45] ×10⁻⁴ kg·m².
• Макс. осьове навантаження: 147 N; макс. радіальне навантаження: 392 N.
• Вага двигуна: ~2.71–3.36 кг.

Інтерфейси керування та сумісність дозволяють легко інтегрувати комплект у типові системи.

• Імпульсне керування: 5V/24V (для 24V використовуйте послідовно резистори 2K 1/4W).
• Аналоговий сигнал швидкості: 0–10V — серводрайвер з аналоговим входом 0-10v для зручного регулювання.
• RS485 Modbus — rs485 modbus серводрайвер для мережевої інтеграції.
• Сумісність: PC‑based CNC системи та PLC.

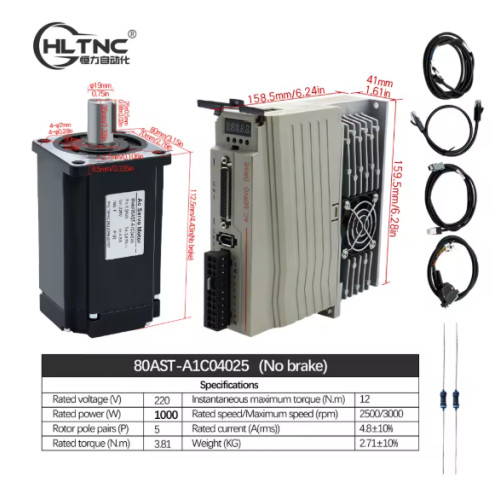

Комплектація містить усе необхідне для швидкого старту монтажу й пусконалагодження.

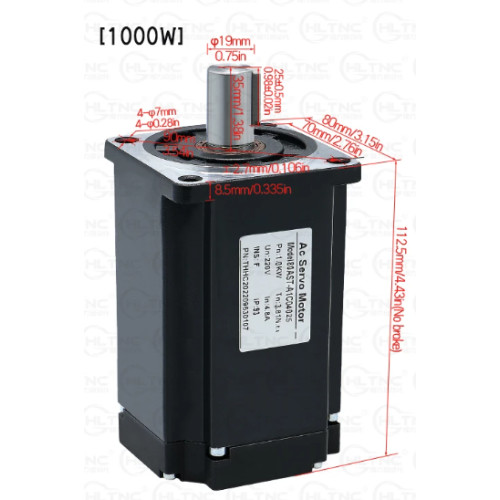

• 1 × серводвигун 1000W (17-bit Absolute Encoder).
• 1 × драйвер AC 220V.
• 1 × кабель енкодера 3 м + силовий кабель.
• 1 × кабель керуючих сигналів.
• 2 × резистори 2K 1/4W.
• 1 × кабель RS485.

Експлуатаційні примітки:

• Цей набір — серводвигун 1000w і серводрайвер 1000w — постачається без гальма; двигуни з гальмом вимагають окремого 24V живлення та реле.
• Збереження параметрів: меню E‑SEF (DONE — успішно).
• Налаштування швидкості через параметр P‑029 (електронне передаточне число).
• Рекомендовано коректно екранувати сигнальні лінії та дотримуватись полярності під час підключення пульсу 5V/24V.


Призначення: серводвигун для CNC, автоматизованих приводів подачі та прецизійних механізмів, де важлива висока роздільна здатність і надійність.
