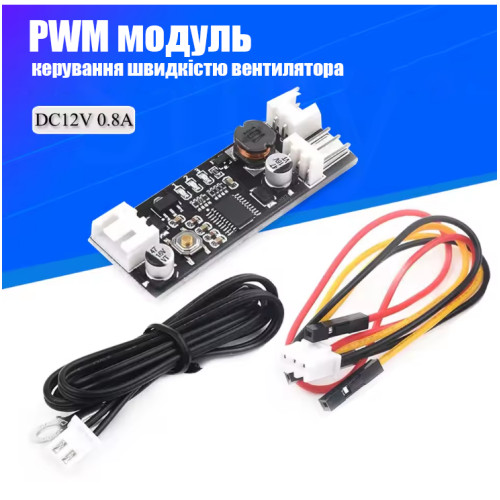

PWM регулятор обертів вентилятора з датчиком температури допомагає знизити шум і продовжити ресурс системи охолодження, забезпечуючи плавне керування обертами в автоматичному та ручному режимах. Підходить як автоматичний регулятор вентилятора для 12V систем.

Ключові можливості:

• Автоматичний термоконтроль вентилятора: швидкість змінюється відповідно до температури.
• Діапазон керування PWM від 5% до 100% для точного налаштування.
• Захист вентилятора: менше перегрівання, менше шуму, довший строк служби.
• Компактний модуль керування вентилятором для монтажу у тісних просторах.
• Водозахищений NTC 50K датчик, кабель 50 см.

Технічні параметри:

• Живлення: DC 9–14V (рекомендовано 12V).
• Максимальний струм вентилятора: до 0.8A.
• Інтерфейс підключення вентилятора: XH-3P (крок 2,54 мм).
• Робочий температурний діапазон: від -20°C до +60°C.
• Розміри плати: 43 × 18 × 9 мм.
• Датчик температури: NTC 50K, довжина кабелю 50 см.

Де стане у пригоді:

• Шасі ПК, серверні шафи та інші пристрої з примусовим охолодженням.
• Енергозбереження і зниження шуму завдяки розумному керуванню обертами.
• Точне регулювання швидкості вентилятора 12V у різних проєктах.

Режими та налаштування:

• Без датчика: ручне керування кнопками.
• З датчиком: контролер вентилятора з датчиком температури автоматично змінює швидкість.
• Режими зупинки: не вимикати; вимикати при -2°C або -5°C відносно заданої температури.
• Налаштування температури: коротке натискання — збільшення, подвійне — зменшення; довге натискання — збереження.
• Схема підключення: подайте 12V живлення, під’єднайте вентилятор і датчик до відповідних роз’ємів.

Приклад роботи:

• Температура прискорення: 35°C; ширина прискорення: 10°C.
• Вентилятор стартує вище 35°C, досягає максимуму на 45°C.
• За зниження до 30°C вентилятор вимикається (режим -5°C).

Важливо:

• Задайте мінімальну швидкість так, щоб вентилятор стабільно запускався з низької потужності.
• Не перевищуйте струм 0.8A.
• Дотримуйтесь правильної полярності під час підключення.

PWM контролер вентилятора підходить для керування обертами вентилятора у корпусі, серверних шафах та саморобних пристроях, забезпечуючи стабільну і тиху роботу системи.
