Цей портативний осцилограф — компактний цифровий осцилограф із пропускною смугою 120 МГц та швидкістю дискретизації 500 MSps. Як осцилограф 120 МГц і осцилограф 500 MSps, прилад зручний для лабораторії, сервісного центру та роботи в польових умовах.

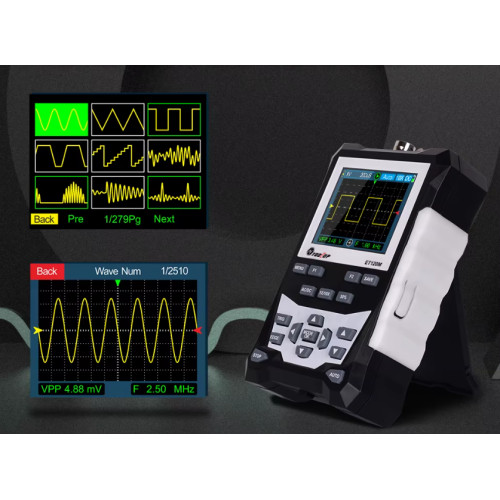

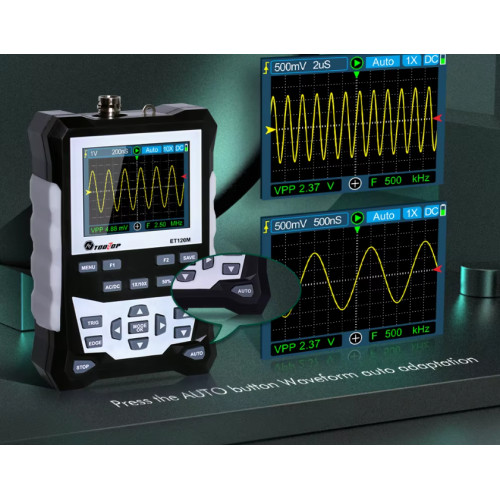

Оснащення включає 2.4" LCD 320×240 із регульованим підсвічуванням та силіконовий захисний чохол. Керування просте: режими запуску Auto, Normal і Single, тригери за фронтом вгору/вниз, курсори ΔV, Δt, 1/Δt, а також розширені автоматичні вимірювання. Пам’ять зберігає до 2500 осцилограм із переглядом мініатюр.

Як осцилограф 1 канал, прилад працює з комплектним зондом x1/x10 (осцилограф зонд x10). Діапазон чутливості: x1 — 50 мВ/div…10 В/div; x10 — 500 мВ/div…100 В/div; вертикальна роздільна здатність — 8 біт. Доступний вихід прямокутного сигналу 1 кГц, 10 кГц, 100 кГц та 1 МГц для швидкого тестування трактів.

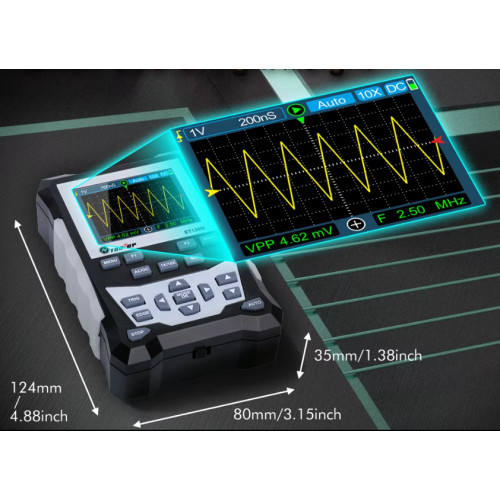

2.4" екран має робочу зону 50×40 мм, що забезпечує наочне відображення форми сигналу. Живлення від акумулятора 18650 забезпечує до 6 год автономної роботи; передбачено автовимкнення через 15 хв бездіяльності. Розміри корпусу: 124×80×35 мм.

Цей кишеньковий осцилограф підходить як осцилограф для ремонту електроніки і як осцилограф для автоелектроніки. Завдяки живленню від батареї це зручний осцилограф з акумулятором для мобільних виїздів.

• Смуга пропускання: 120 МГц; швидкість дискретизації: до 500 MSps; 8-бітна вертикальна роздільна здатність
• Дисплей 2.4" 320×240; регульоване підсвічування; робоча зона 50×40 мм
• Режими сканування: Авто, Одиночний, Нормальний; тригери: схил вгору/вниз
• Діапазон чутливості: x1 50 мВ/div – 10 В/div; x10 500 мВ/div – 100 В/div
• Курсори: ΔV, Δt, 1/Δt; автоматичні вимірювання: Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F, T, T+, T-, Du+, Du-
• Довжина запису: 12 поділок; зберігання до 2500 осцилограм з мініатюрами
• Вихід прямокутного сигналу: 1 кГц, 10 кГц, 100 кГц, 1 МГц
• Акумулятор 18650; автономність до 6 год; автовимкнення через 15 хв
• Робочі умови: 0°C…+40°C (вологість <75%); зберігання: −10°C…+60°C (вологість <90%)

Комплектація:
• Осцилограф
• Зонд x1/x10
• Кабель USB
• Інструкція англійською мовою
