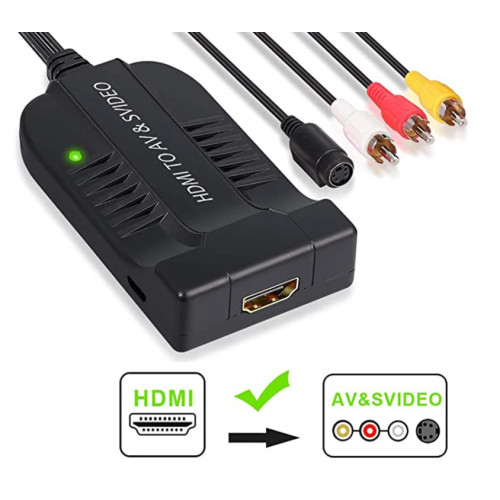

HDMI в AV/S-Video адаптер — універсальний конвертер для підключення сучасних HDMI‑пристроїв до старого AV‑обладнання. Пристрій перетворює цифровий HDMI у композитний відеосигнал (CVBS) або S‑Video та передає стерео аудіо L/R. Це зручний спосіб підключити HDMI до старого телевізора, зберігши сумісність з ТБ, відеомагнітофонами та DVD‑рекордерами.

Цей hdmi в av адаптер працює за принципом Plug‑and‑Play: просто подайте живлення 5 В 1 А через micro USB, під’єднайте HDMI‑кабель і оберіть потрібний вихід — Composite або S‑Video. Підтримуються вхідні роздільності до 1080p при 50/60 Гц, а перемикання систем PAL/NTSC виконується кнопкою MODE. Для задач на кшталт abhdmi 1080p в avbb він забезпечує стабільну картинку і коректну передачу звуку.

• Інтерфейси: вхід HDMI; вихід — Composite (CVBS) або S‑Video + стерео аудіо (L/R).
• Підтримувані роздільності HDMI: 480p (60 Гц), 576p (50 Гц), 720p (50/60 Гц), 1080i (50/60 Гц), 1080p (50/60 Гц).
• Відеосистеми: PAL/NTSC; перемикання режимів кнопкою MODE.
• Рівні сигналів: Composite Video 1.0 Vpp; S‑Video Y: 1.0 Vpp, C: 3 Vpp; вихідний імпеданс 75 Ом.
• Сумісність: HDMI 1.3, HDCP.
• Живлення: DC 5 В 1 А (micro USB). Plug‑and‑Play — драйвери не потрібні.
• Умови експлуатації: −25 °C — +75 °C; вологість 10% — 60%.
• Габарити: 118 × 84 × 28 мм; вага: 250 г.
• Режими виходу: обирається Composite або S‑Video; одночасний вивід двох сигналів не підтримується.

Сценарії використання: конвертер hdmi в av та hdmi в s-video адаптер допомагає підключити ноутбуки, медіаплеєри й ігрові приставки до дисплеїв із аналоговими входами. Якщо потрібен перехідник hdmi rca (3RCA) для композитного відео та аудіо L/R — цей hdmi в cvbs конвертер стане у пригоді. Також пристрій виступає як перетворювач hdmi в av з аудіо та конвертер hdmi в rca для побутових і професійних задач.
Порада: спочатку підключіть живлення 5 В 1 А, далі HDMI та кабелі виходу, потім оберіть PAL/NTSC і режим Composite або S‑Video.

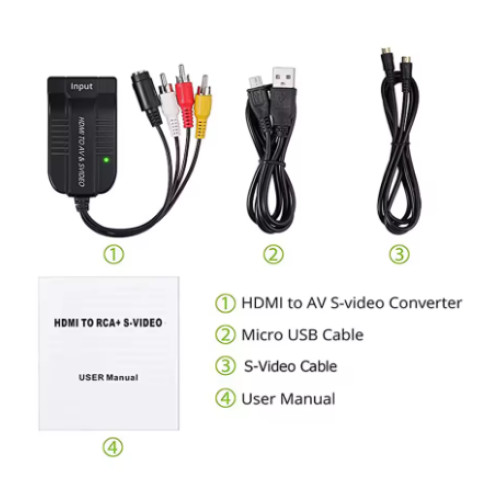

Комплектація:

• 1 × HDMI → AV/S‑Video адаптер
• 1 × Кабель micro USB для живлення
• 1 × Кабель S‑Video
• 1 × Керівництво користувача

Поширені питання:

• Чорно‑біле зображення: вимкніть пристрій, спочатку підключіть живлення, потім інші кабелі; змініть режим кнопкою MODE і систему PAL/NTSC.
• Підтримка 1080p: так, підтримуються роздільності до 1080p при 60 Гц.
• Одночасний вихід Composite і S‑Video: недоступний, обирається лише один із них.
• Драйвери: не потрібні, робота Plug‑and‑Play.
