Тестер реле автомобільний допомагає підтримувати електричну систему авто у справному стані. Автомобіль – це складна система, де багато компонентів пов’язані між собою і мають працювати синхронізовано, щоб забезпечити рух. Особливо це стосується електричних кіл та їх елементів. Реле контролює стрибки напруги, захищаючи пристрої всередині авто, що відповідають за:
●системи запуску двигуна;
●освітлення;
●вентиляцію;
●обігрів;
●та багато інших.
Їх правильна робота гарантує безпеку руху, тому під час регулярного технічного огляду не обійтись без автомобільного тестера реле.
Навіщо потрібний та де застосовується
З назви тестер для перевірки автомобільних реле випливає, що він виконує функцію тестування цих елементів на працездатність.

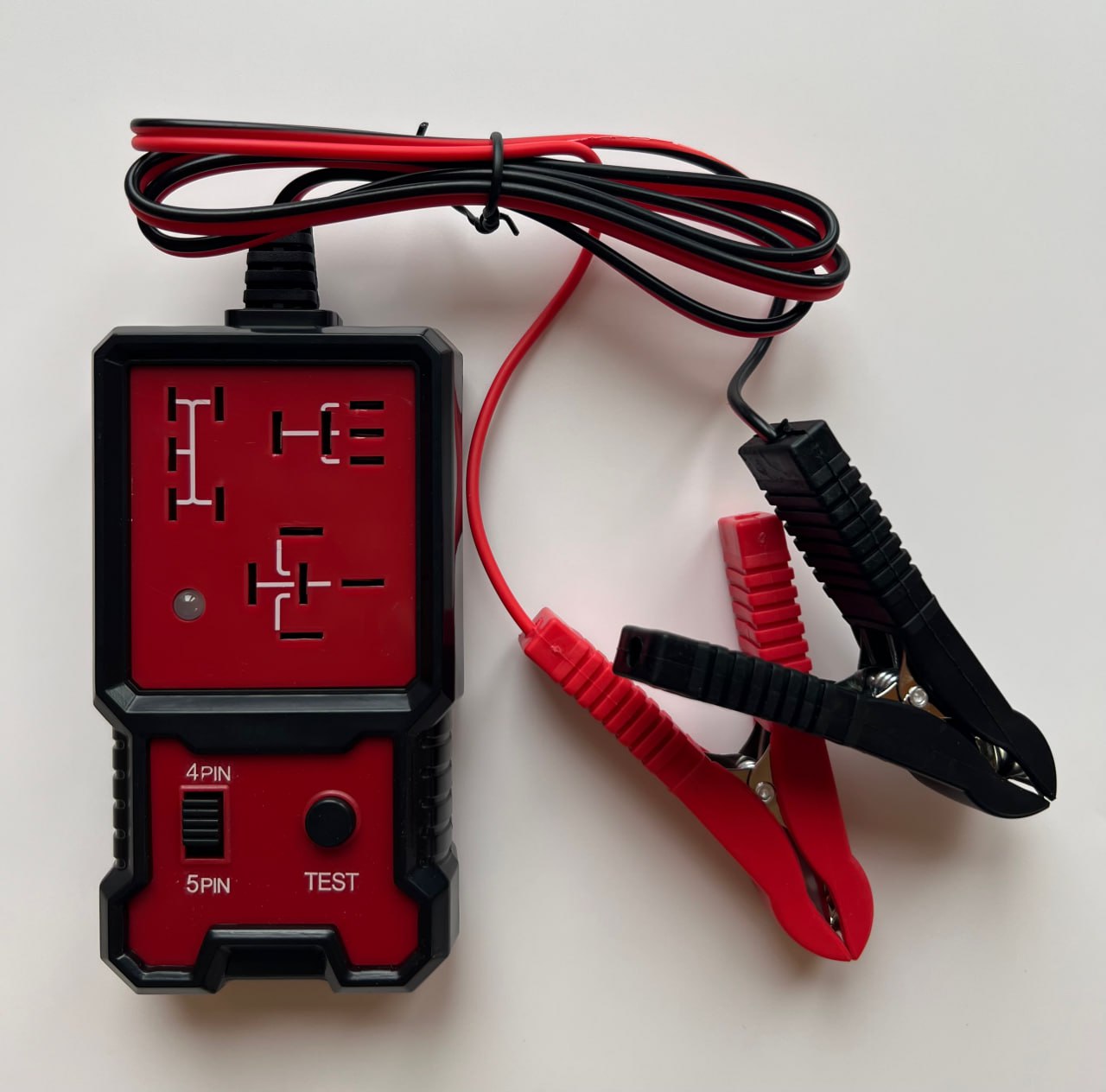

Тестер реле автомобільний – вигляд спереду

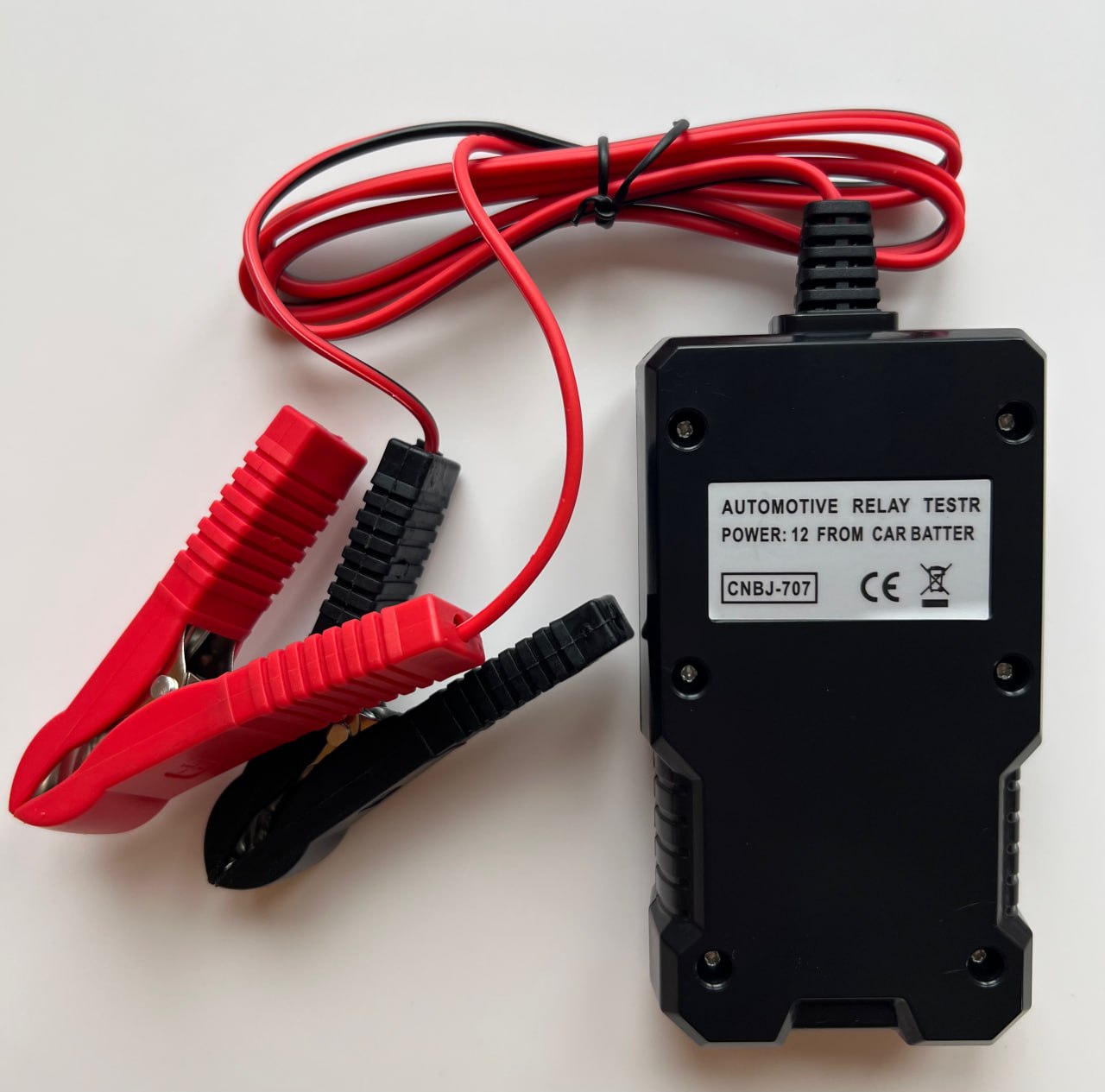

Тестер реле автомобільний – задня панель
Як це відбувається? Основні кроки цього процесу:
1.Прилад подає напругу на керуючі контакти реле і перевіряє, чи спрацьовує електромагнітна котушка всередині.
2.Водночас проходить оцінка силових контактів, які в робочому стані повинні пропускати струм.
3.Після перевірки реле пристрій видає відповідну світлову та звукову індикацію – зазвичай зелену при справності і червону при неполадці.
Таким чином легко визначити чи придатне реле до користування, чи потребує заміни. Причому процедура займає кілька секунд, що дуже економить час при перевірці кількох штук одразу.

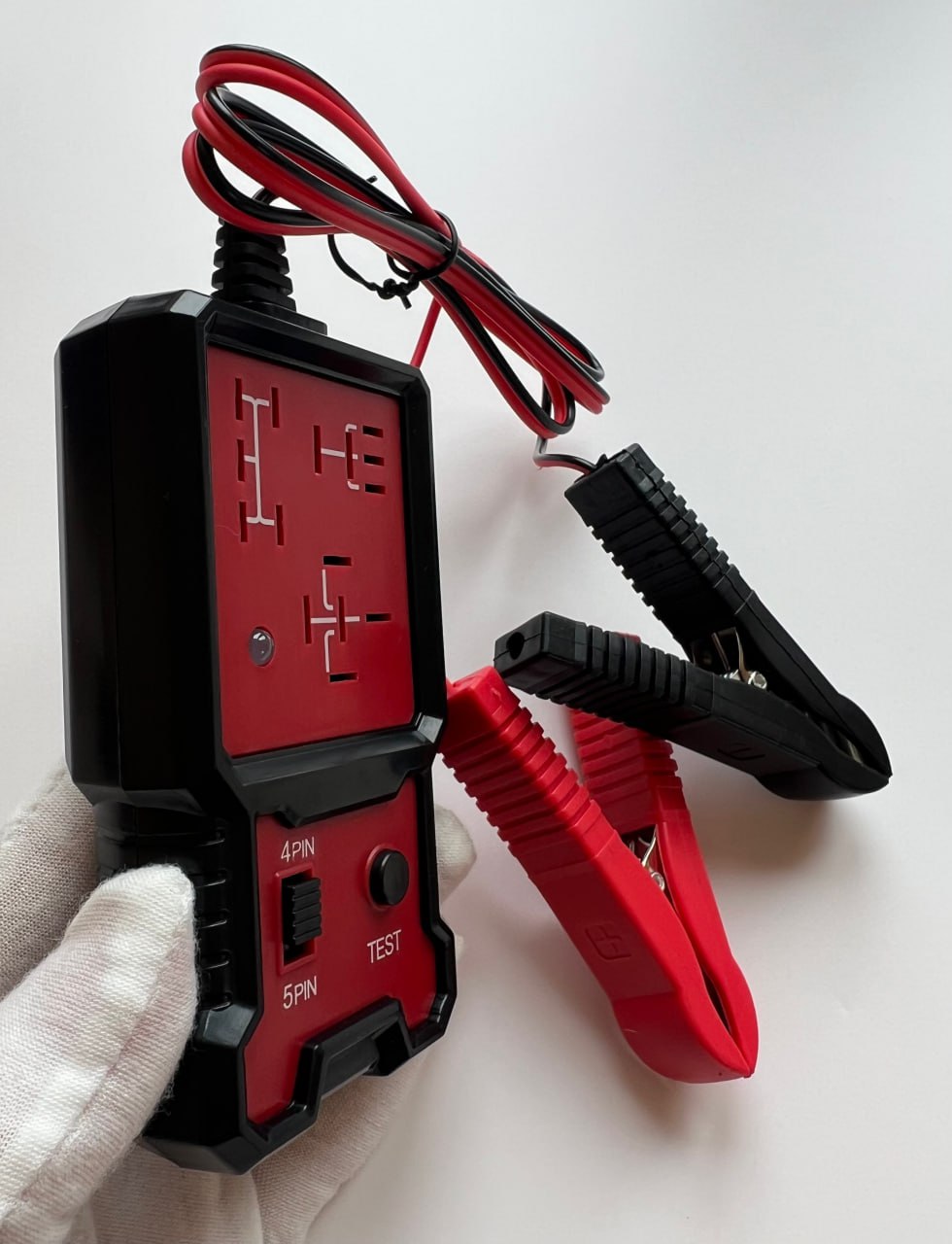

Тестер реле автомобільний – вид збоку
З тестером легко перевірити, чи справні ваші електричні кола, не розбираючи всю систему на частини. Перевіривши реле, ви точно будете знати, які з них справні, а які – ні. Причому впоратися з діагностикою може навіть людина з мінімальним досвідом.
Пристрій для тестування реле буде корисним як для гаражного застосування власником авто, так і для авторемонтної майстерні. Серед напрямків застосування інструменту:
●Автосервіси та СТО. Можна швидко провести діагностику електричної системи без розбирання проводки.
●Для самостійної діагностики. Завдяки перевірці реле автомобіля власноруч можна знайти несправність склоочисників, фар, сигналу, паливного насоса чи інших електрозалежних елементів.
●Магазини автозапчастин. Нові реле можна тестувати перед продажем, аби впевнитись в їх працездатності.
●Виробництво та складські приміщення. Видаючи запчастини, варто переконатися у відповідності якості.
Використання надійного перевіркового приладу може запобігти більш серйозним несправностям, що напряму впливають на безпеку руху. Тому наявність такого приладу для перевірки реле є обов’язковою для кожного водія або автосервісу.
Як правильно вибрати тестер реле для авто
Автомобільний тестер реле – незамінний помічник з низкою переваг при використанні. Але як обрати саме той девайс, який вам потрібний? Серед основних характеристик, на які необхідно звернути увагу:
●Типи підтримуваних реле. Вони мають збігатися з тими, що є у вас. Зазвичай моделі підтримують і 4, і 5-пінові. Ви маєте можливість вибрати тип безпосередньо перед тестуванням.
●Живлення. Найчастіше пристрій працює від автомобільного акумулятора (11-15 В), підключаючись за допомогою затискачів типу «крокодил» до плюсового та мінусового полюсів.
●Індикатори. Їх наявність допомагає легко визначити справність: зелений колір – норма, червоний – незадовільний стан.
●Додаткові функції. Тестер для перевірки автомобільних реле може також випробовувати й запобіжники або самостійно визначати тип елемента і відповідно вибирати режим тестування.
Перед використанням девайсу, ознайомтесь з інструкцією виробника та дотримуйтесь усіх заходів безпеки при роботі з електричними компонентами автомобіля.
Інструкція тестера реле автомобільного

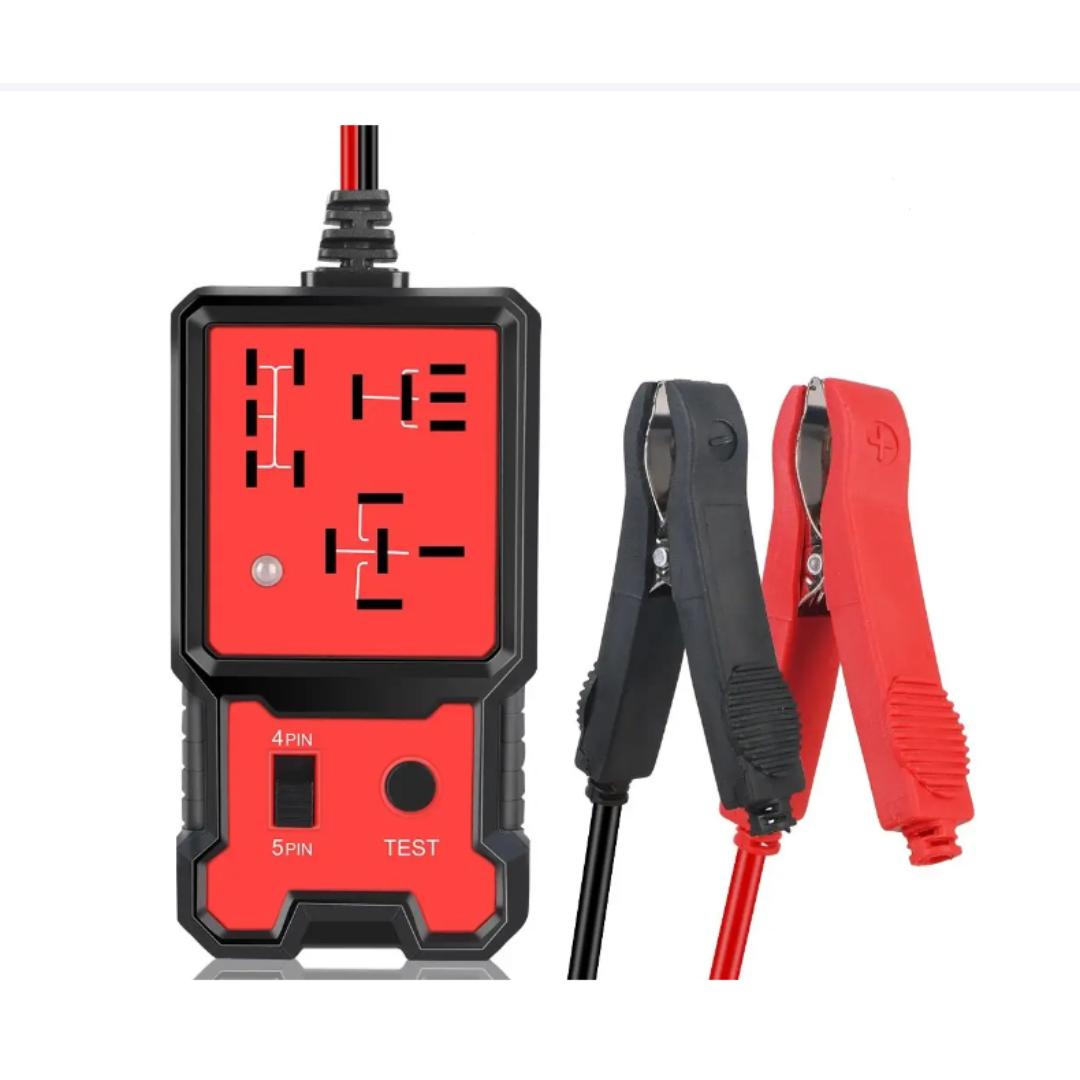

Огляд тестера реле автомобільного на 12 В
Автомобільний тестер реле на 12 В – це незамінний інструмент, що використовує акумулятор авто для перевірки працездатності реле. Легкий у використанні – інтерфейс зрозумілий та простий. Оцінити результати вимірювання можна за допомогою світлодіодів.
Переваги, які надає використання пристрою для тестування реле:
●Вибір між 4 та 5-контакними реле. Ви можете випробовувати різні типи елементів.
●Світлодіодна індикація, що дозволяє швидко зрозуміти результати.
●Висока сумісність з акумуляторами. Ви можете використовувати батареї від легкових чи вантажних авто, що мають напругу в межах 11-15 В.
●Тестування часу спрацювання контактів та узгодженості роботи. При невідповідності швидкості або синхронності видає негативний результат.
●Простота у використанні – інтуїтивний інтерфейс, зрозумілий навіть новачку, не потребує спеціальної підготовки.
●Підходить для опору котушки понад 20 Ом, що мінімізує ризик пошкодження елементів автомобіля.
Модель має невеликий корпус із міцного пластику, що робить його ідеальним переносним інструментом, який не займає багато місця в авто.
Як користуватись автомобільним тестером реле
Щоб правильно провести тестування за допомогою девайса, необхідно дотримуватись правил використання.
Вони такі:
●Під’єднайте дроти живлення тестера до автомобільного акумулятора: чорний затискач – від’ємний полюс акумулятора (-), червоний – позитивний (+). Ви зрозумієте, що тестер готовий до роботи, коли індикатор загориться червоним.

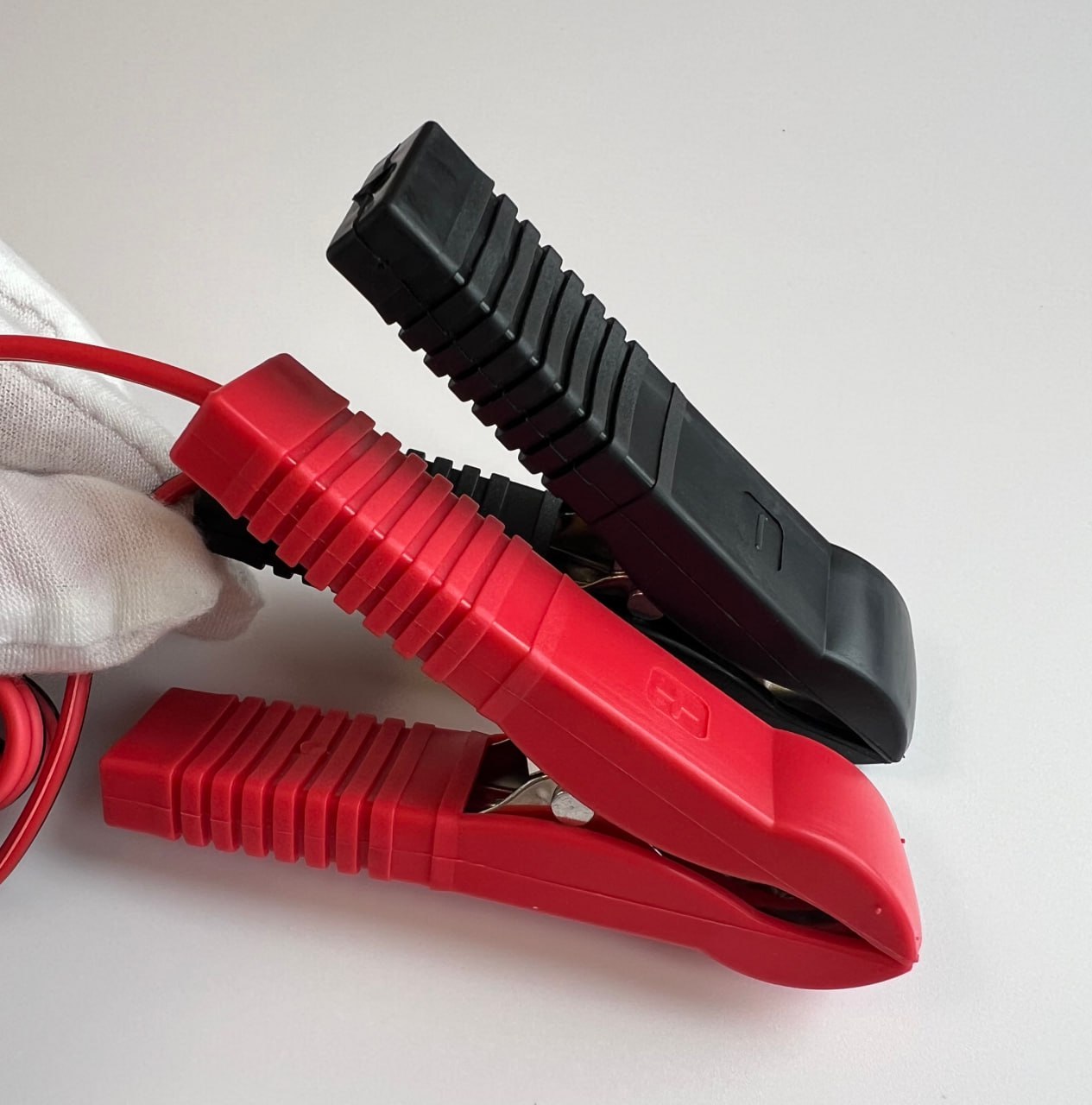

Підключення тестера реле через затискачі
●Оберіть потрібний тип 4 чи 5 пінів залежно від кількості контактів.
●Вставте реле у розетки на приладі.
●Натисніть кнопку «Test». Під час нього перевіряється конфігурація контактів. Якщо загоряється червоний – контакти не збігаються з поширеними типами або контакт пошкоджений. Якщо все нормально, то прилад розмикає і замикає реле 10 разів для перевірки часу. Ви будете чути характерне клацання. При перевищенні часу – знову червоне світло.
●Після десятикратної перевірки тестер оцінює стабільність роботи, видаючи відповідний світловий сигнал.
Після завершення роботи не забудьте від’єднати дроти живлення від акумулятора.
FAQ
Які типи реле можна перевіряти за допомогою цього приладу?
Автомобільний тестер реле виконує перевірку елементів з 4 та 5 контактами. Перед початком випробувань виставте коректну кількість за допомогою перемикача.
Що означає, якщо реле проходить тест по контактах, але тестер показує помилку на етапі перевірки часу спрацювання?
Такий результат може свідчити про уповільнену реакцію реле. Це часто трапляється через зношену котушку, нагар на контактах або механічний знос. У такому разі елемент краще замінити, адже він уже «напівдорозі» до несправності.
Чи можна перевірити кілька реле підряд без відключення тестера від акумулятора?
Так, тестер для перевірки автомобільних реле розрахований на тривале підключення. Головне — не залишайте його ввімкненим без навантаження надовго (понад 10–15 хвилин), щоб уникнути перегріву елементів і розрядження акумулятора.
Висновок
Автомобільний тестер реле – це незамінний інструмент, якщо ви бажаєте тримати електричні елементи свого авто у справному стані. Причому прилад є зрозумілим навіть для початківців. Для його використання не потрібно достеменно розбиратися в електроніці чи розбирати електричні ланцюги.
Завдяки застосуванню пристрою легко уникнути необґрунтованої заміни справних деталей і тим самим зекономити час та кошти на ремонті. Сучасні моделі можуть вимірювати 4 та 5-контактні елементи, що робить їх універсальними. Вони не тільки показують чи йде по них струм, а й показують час та синхронність спрацювання. Купити надійний прилад можна в інтернет-магазині Bixo.
