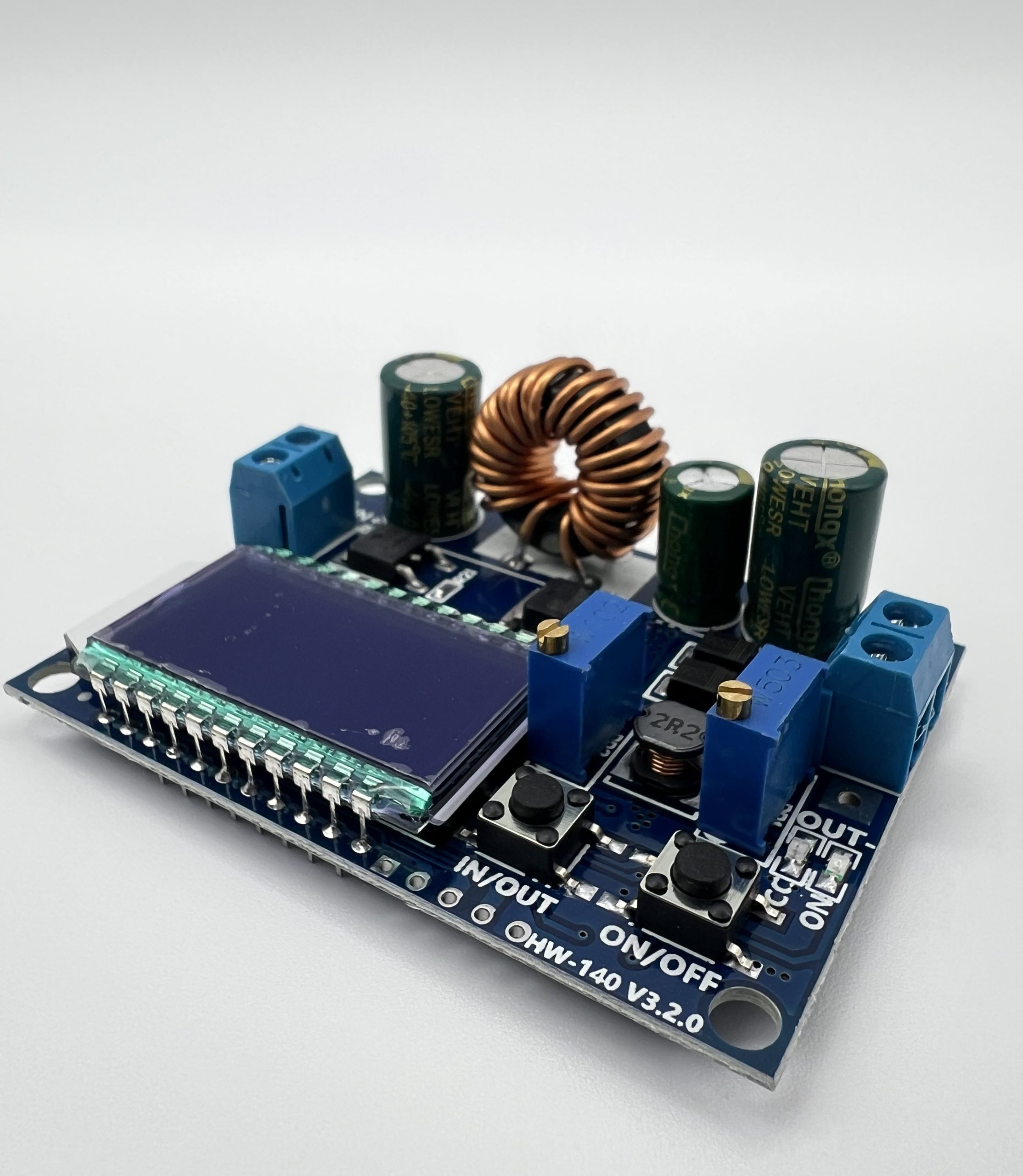

Регульований DC-DC модуль живлення – це компактний, але функціонально насичений пристрій, який дозволяє гнучко керувати параметрами живлення у широкому діапазоні. Він поєднує можливості зниження та підвищення напруги. Це робить його практичним рішенням для майстерні, лабораторії або DIY-проєктів. Уже з першого підключення DC-DC регульований модуль 5-30V демонструє стабільну роботу, зручне керування та точну індикацію. Саме тому його часто обирають як регульований блок живлення 0-30V для щоденних задач електронника.
Цей DC-DC перетворювач напруги 4A побудований за схемою Buck-Boost, тож однаково ефективно працює як при вищій, так і при нижчій вхідній напрузі. Завдяки LCD-дисплею користувач завжди бачить реальні параметри системи. Модуль підходить не лише для тестів, а й для постійного встановлення у проєктах, де важлива стабільність і контроль.
Що таке регульований DC-DC Buck-Boost модуль і як він працює?

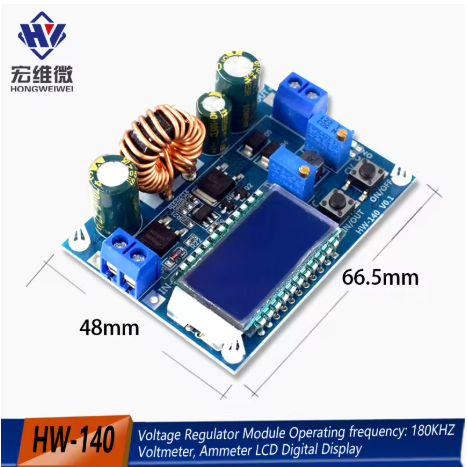

По суті, це універсальний DC-DC модуль з регулюванням напруги та струму, який приймає постійну напругу в межах 5.5-30V і формує вихід від 0.5 до 30V. Такий діапазон дозволяє працювати з різними джерелами живлення, включно з блоками, адаптерами або акумуляторами. Пристрій підтримує стабільний струм до 3А, а за умови додаткового охолодження – короткочасно до 4 А, що відповідає потужності 35W без радіатора та до 50W з ним.
Завдяки Buck-Boost перетворенню модуль не прив’язаний до співвідношення вхідної та вихідної напруги. Це спрощує використання в польових умовах і в експериментальних схемах. ККД близько 88% забезпечує помірне тепловиділення навіть при тривалій роботі. Робоча частота 180 кГц у поєднанні з LC-фільтрацією зменшує пульсації. І це позитивно впливає на чутливі навантаження.
Призначення та сценарії використання модуля
Універсальність – головна перевага цього рішення. Модуль легко адаптується до різних задач без складного налаштування. Його часто використовують як модуль живлення для лабораторних і DIY проєктів, де потрібно швидко змінювати параметри без заміни обладнання. Пристрій однаково доречний у стаціонарних і мобільних системах.
Варто зазначити, що кожен сценарій використання не вимагає додаткових контролерів або зовнішніх індикаторів. Усі основні функції вже інтегровані в плату. Це економить місце та час на збірку. Саме тому DC-DC модуль для тестування та налаштування схем часто обирають як базовий елемент живлення.
Основні напрями застосування:
- лабораторний блок живлення потужністю до 35W для експериментів і вимірювань;
- живлення світлодіодів та електронних модулів з різними вимогами до напруги;
- зарядка акумуляторів Li-Ion та LiFePO4 у режимі стабілізації струму;
- універсальний регульований модуль живлення для майстерень та прототипування.
Кожен із цих варіантів використання не обмежує користувача у налаштуваннях. Модуль легко підлаштовується під нові умови, що особливо важливо в навчальних або дослідницьких проєктах.
LCD-дисплей і система керування
Вбудований екран – це не просто зручність, а повноцінний інструмент контролю. Він відображає вхідну та вихідну напругу, струм і розраховану потужність у реальному часі. Перемикання між режимами індикації здійснюється однією кнопкою, що мінімізує ризик помилок під час роботи.
Перед налаштуванням параметрів користувач одразу бачить поточний стан системи. Це дозволяє коригувати значення без відключення навантаження. Такий підхід особливо корисний, коли DC-DC регульований модуль 5-30V використовується для чутливих схем або акумуляторів.

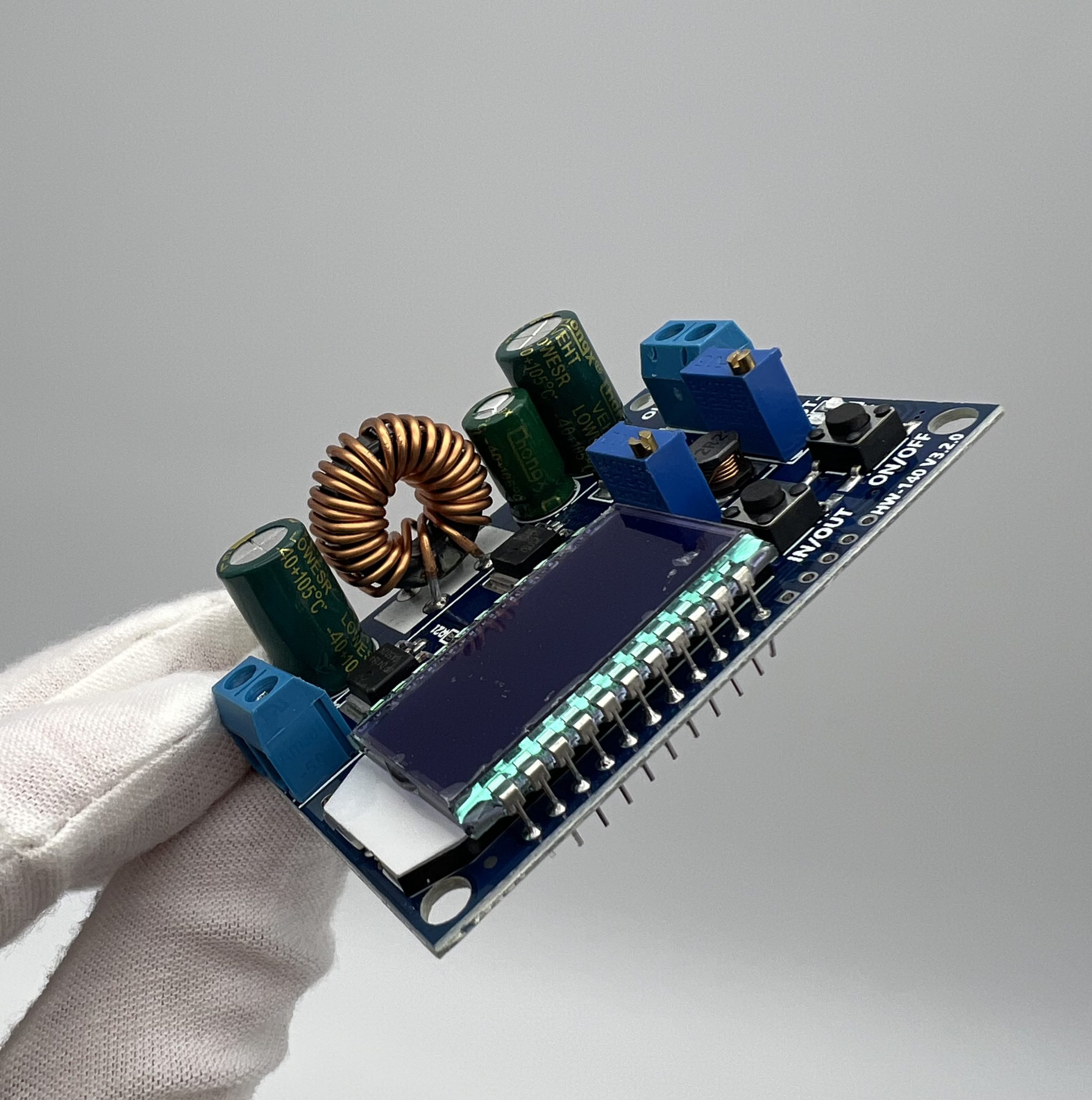

Елементи керування та їх функції:
- кнопка IN/OUT для вибору відображення вхідних або вихідних параметрів;
- кнопка ON/OFF для керування подачею напруги на вихід;
- потенціометр CV для точного встановлення напруги;
- потенціометр CC для обмеження струму.

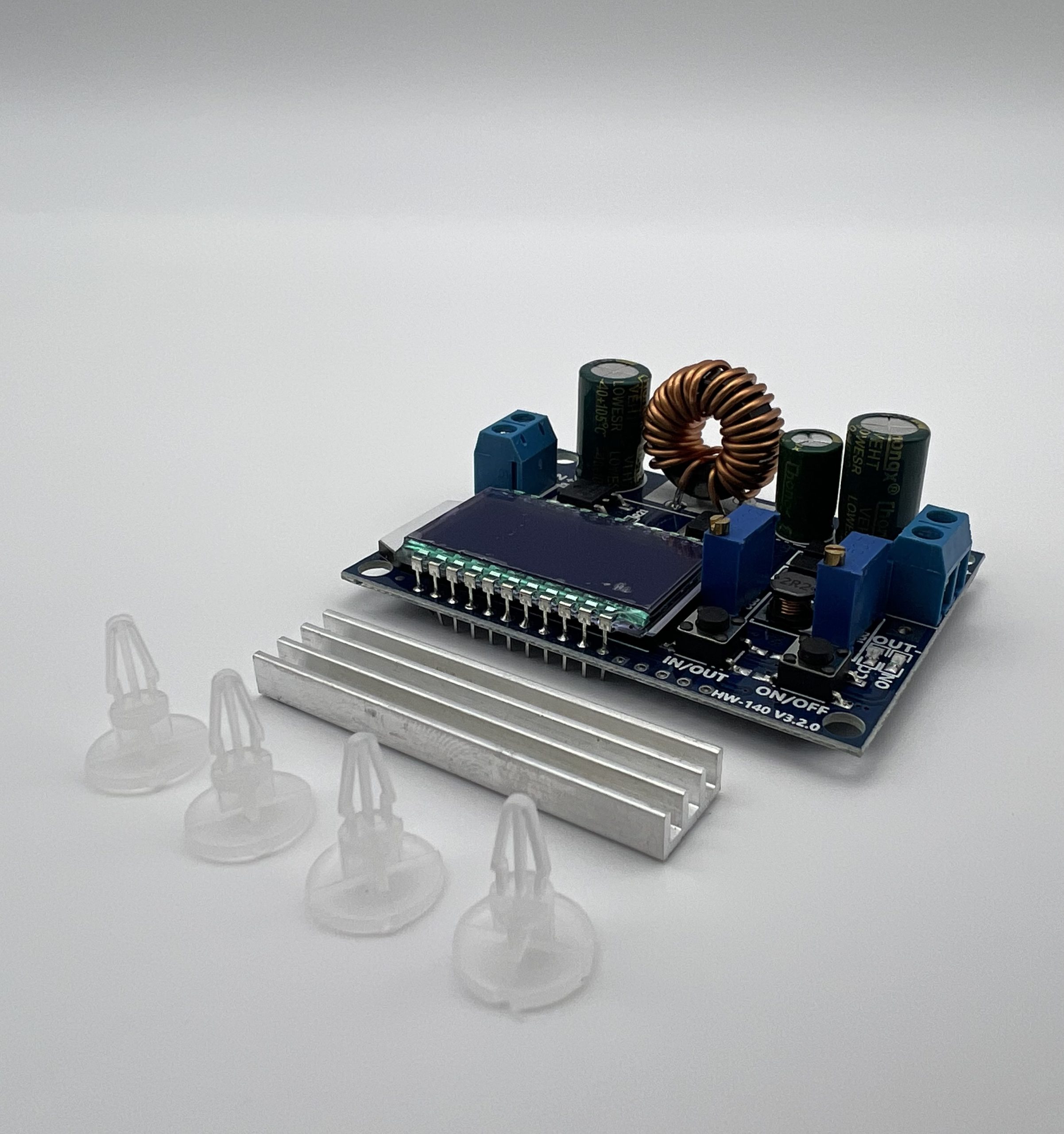

Комплектація постачання
- DC-DC Buck-Boost модуль живлення з LCD;
- встановлений радіатор охолодження;
- гвинтові клеми для зручного підключення;
- захисна упаковка.
FAQ – поширені запитання
Чи підходить регульований DC-DC модуль живлення для зарядки акумуляторів?
Так, модуль підтримує режим стабілізації струму, тому підходить для зарядки Li-Ion і LiFePO4 з точним обмеженням.
У чому перевага Buck-Boost схеми для DIY-проєктів?
Buck-Boost дозволяє і підвищувати, і знижувати напругу. Саме тому DC-DC перетворювач напруги 4A не залежить від співвідношення вхідних і вихідних значень.
Чи можна використовувати DC-DC регульований модуль 5-30V як лабораторний блок?
Так, він часто застосовується як компактний лабораторний блок живлення для експериментів і тестів.
Для яких задач найкраще підходить DC-DC модуль з регулюванням напруги та струму?
Він оптимальний для прототипування, налаштування схем і живлення світлодіодів з контрольованими параметрами.
