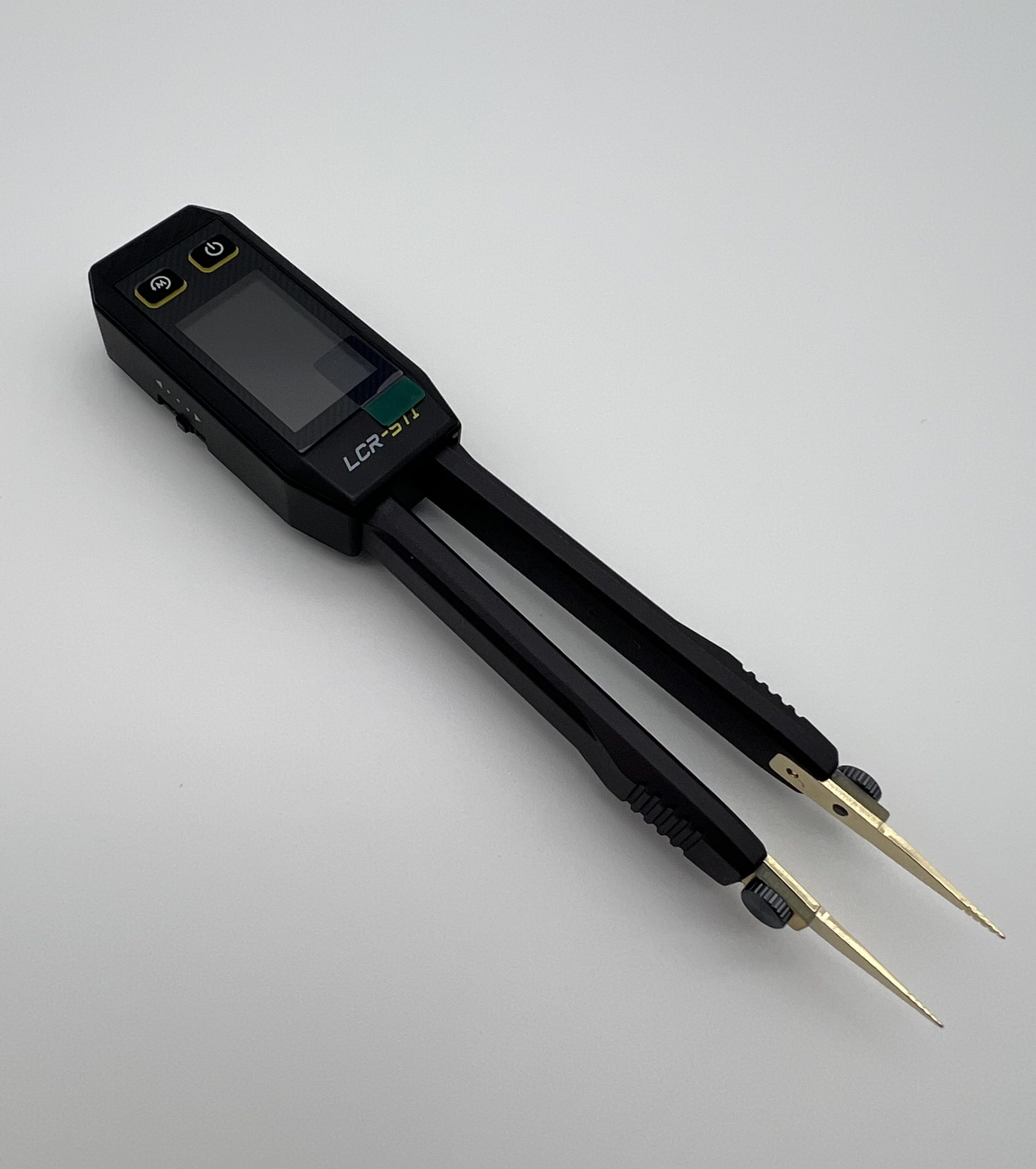

У сучасній електроніці дедалі більше компонентів мають мініатюрний формат, а отже потребують не лише точних, а й зручних інструментів для діагностики. LCR пінцет-тестер FNIRSI LCR-ST1 поєднує функціональність класичного LCR-метра з ергономікою пінцета. Це робить його особливо корисним під час роботи з SMD-елементами. Дане рішення однаково добре підходить для радіоаматорів, сервісних інженерів та майстрів, яким важлива швидкість та точність вимірювань без зайвих налаштувань.
Пристрій позиціонується як цифровий LCR-тестер пінцет SMD, який здатний автоматично розпізнавати тип компонента та відображати ключові параметри на яскравому кольоровому дисплеї. Завдяки компактності та автономному живленню він зручний як для стаціонарної лабораторії, так і для польових умов.
Що вміє тестер SMD компонентів FNIRSI LCR-ST1
Основне завдання цього приладу – зняти з користувача рутину налаштувань. Після дотику щупів до деталі тестер SMD компонентів FNIRSI LCR-ST1 сам визначає, що саме перед ним: резистор, конденсатор чи котушка. Додатково доступна перевірка діодів та аналіз вторинних параметрів, що особливо важливо для ремонту імпульсних блоків живлення та сучасної електроніки.
Пристрій підтримує кілька частот вимірювання (100 Гц, 1 кГц, 10 кГц) і два рівні тестової напруги, що дозволяє точніше оцінювати характеристики елементів у різних режимах. Саме це робить його повноцінним ESR тестером для електроніки, а не просто базовим вимірювачем.
Можливості вимірювань та підтримувані параметри
FNIRSI LCR-ST1 розрахований на роботу з найпоширенішими типами SMD-компонентів, охоплюючи широкий спектр значень. Завдяки цьому він підходить не лише для швидкої перевірки, а й для більш глибокої діагностики.
Варто підкреслити, що результати вимірювань відображаються миттєво, а інформація подається зрозуміло навіть без спеціальної підготовки. Це особливо корисно для тих, хто часто працює з великою кількістю дрібних елементів.
Діапазони вимірювання FNIRSI LCR-ST1:
- Опір: від 10 мОм до 10 МОм – зручно використовувати як тестер SMD резисторів, котушок, конденсаторів.
- Ємність: від 1 пФ до 22 мФ – повноцінний вимірювач ємності та тестер конденсаторів ESR для перевірки стану елементів.
- Індуктивність: від 1 мкГн до 10 Гн – підходить для аналізу дроселів і котушок у різних схемах.
Після отримання результатів користувач може зафіксувати параметри, що зручно під час порівняльного аналізу або навчальних задач.
Інтерфейс, дисплей і зручність роботи
Однією з сильних сторін FNIRSI LCR-ST1 є його дисплей. Кольоровий екран діагоналлю 1,14 дюйма забезпечує чітке відображення чисел і параметрів навіть при яскравому освітленні. Меню доступне двома мовами, а навігація інтуїтивна – прилад не потребує тривалого освоєння.

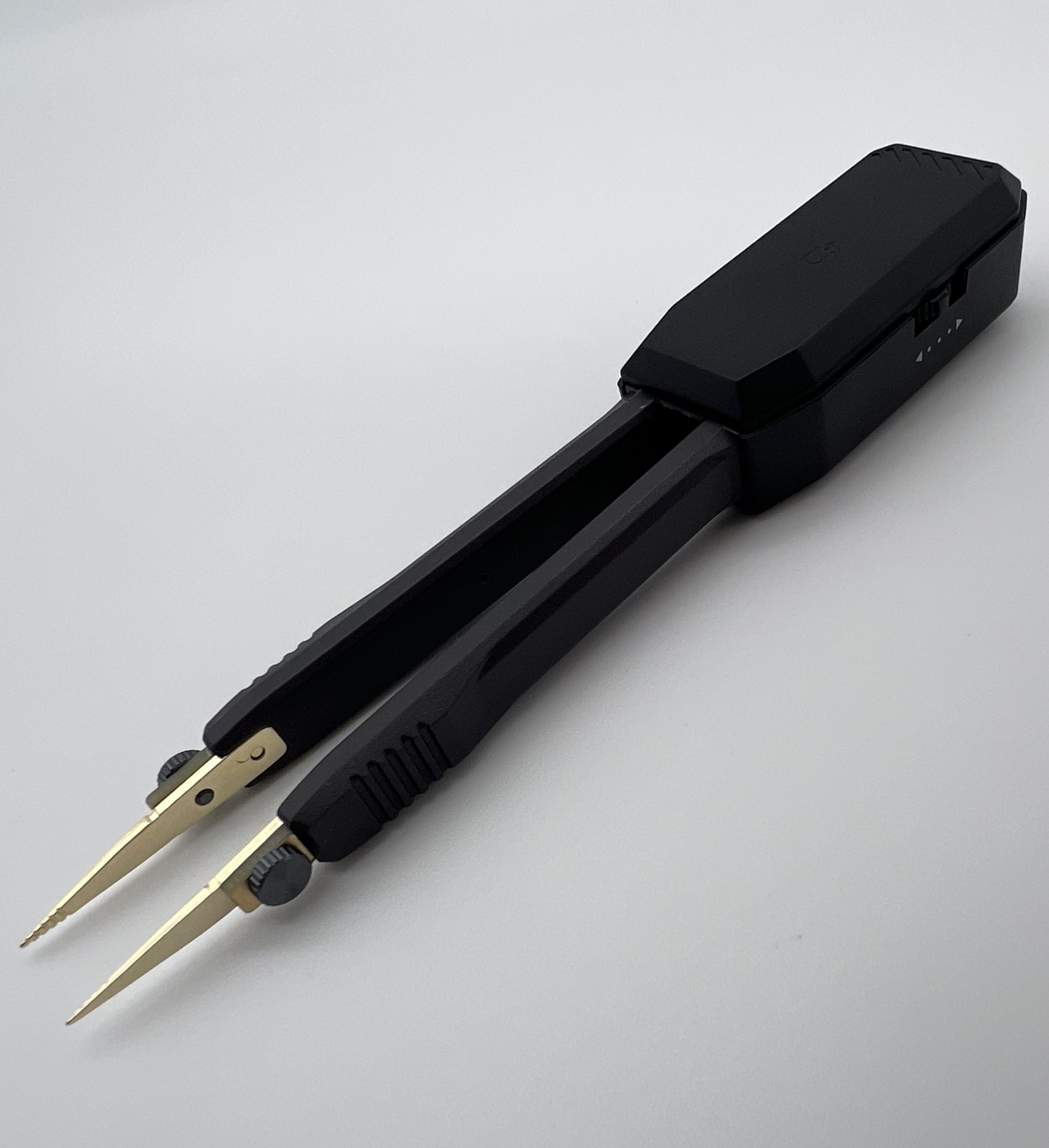

Ергономіка пристрою продумана до дрібниць. Завдяки малій вазі та збалансованій формі мультиметр-пінцет не втомлює руку навіть при тривалій роботі. Змінні головки (стандартна та гачкова) дозволяють адаптувати інструмент під різні типи плат і розташування компонентів.
Живлення, автономність та передача даних
Для автономної роботи використовується вбудована літієва батарея ємністю 250 мАг. Її вистачає на кілька робочих сесій. Заряджання через USB Type-C робить процес максимально зручним. Функція автоматичного вимкнення допомагає економити заряд, якщо прилад випадково залишився увімкненим.
Окремо варто відзначити можливість збереження історії вимірювань. Дані можна передавати на комп’ютер і експортувати у формат, сумісний з Excel. Це відкриває додаткові можливості для аналізу, звітності та навчальних цілей.
Комплектація та конструктивні особливості
FNIRSI LCR-ST1 постачається у продуманій комплектації, яка одразу орієнтована на практичне використання без потреби в додаткових аксесуарах. Виробник зробив акцент не лише на функціональності самого приладу, а й на зручності зберігання та транспортування, що особливо важливо для майстрів, які часто працюють поза стаціонарною лабораторією. Габарити 28х19х150 мм і маса всього 41 г роблять прилад практично непомітним у наборі інструментів.

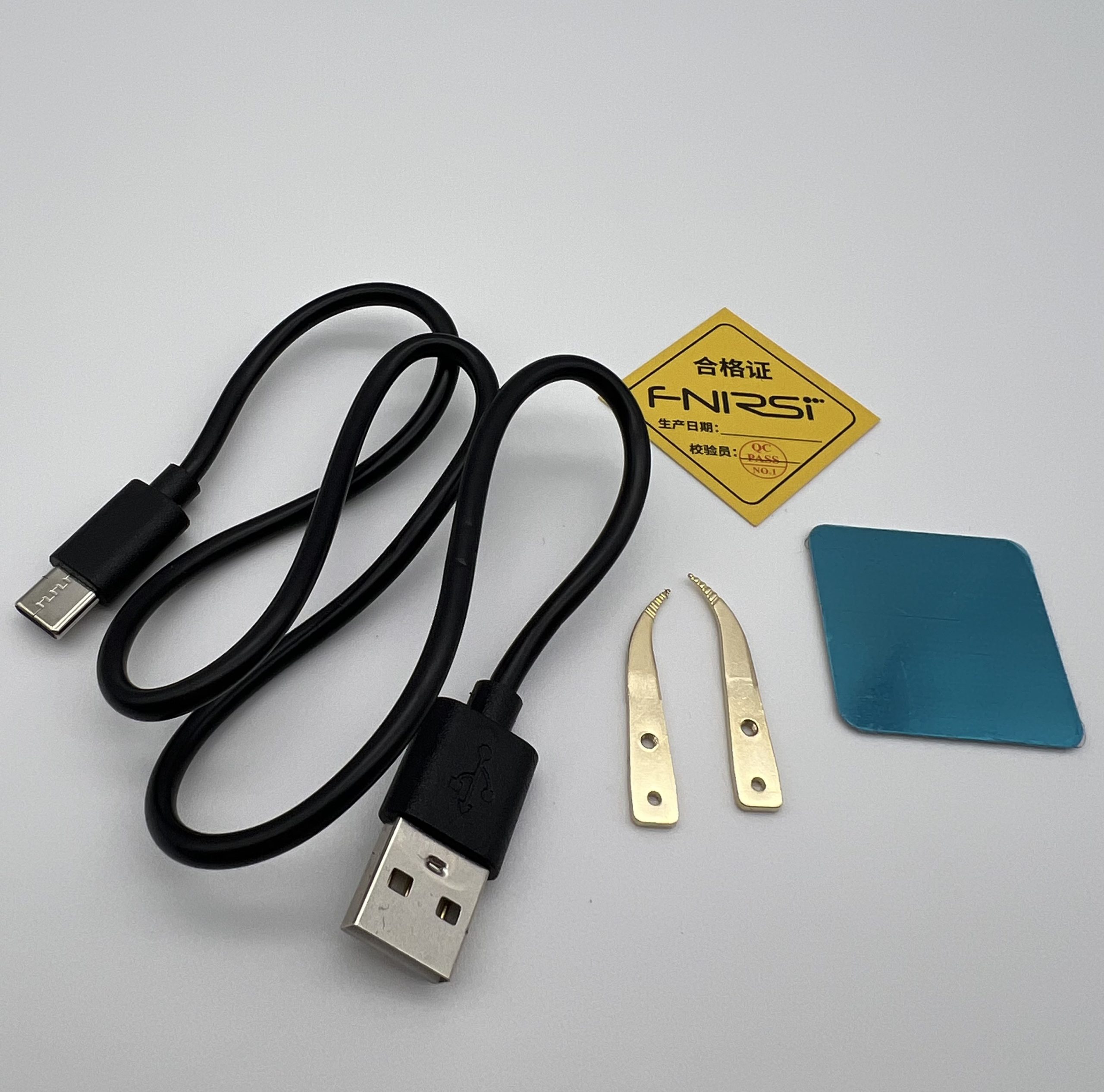

Окрім самого пінцет-тестера, у комплекті є дві змінні головки – стандартна та гачкова. Це суттєво розширює сценарії застосування: стандартні контакти зручні для більшості SMD-компонентів, тоді як гачкова головка допомагає дістатися до елементів у щільному монтажі або на багатошарових платах. Заміна головок виконується швидко і не потребує інструментів, що позитивно впливає на загальну ергономіку.

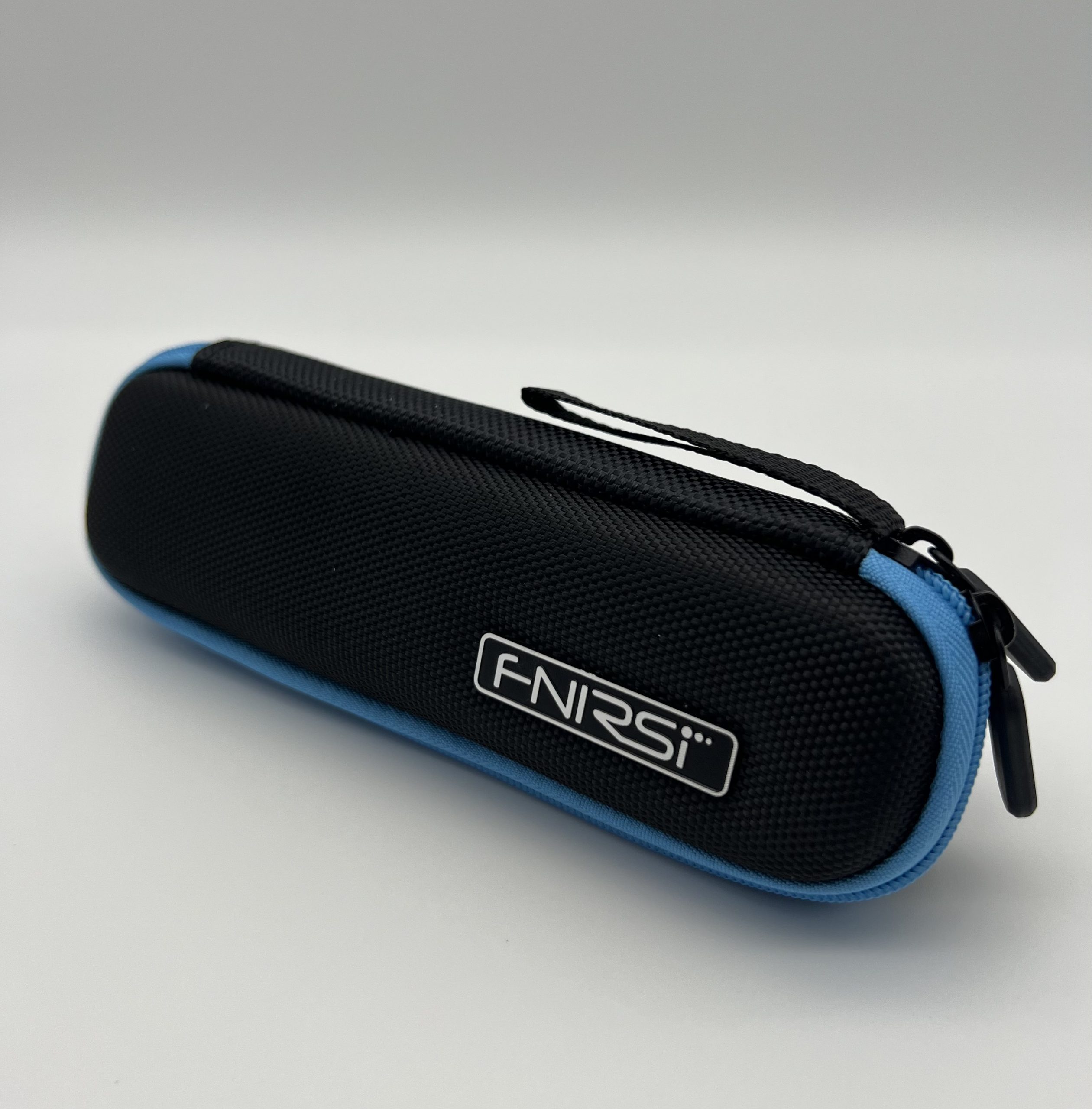

Захисний кейс не є формальним доповненням – він дійсно захищає прилад під час перевезення та запобігає пошкодженню контактів. Магнітна адсорбція дозволяє фіксувати головки всередині кейса або на металевих поверхнях робочого столу, зменшуючи ризик їх втрати. Компактні габарити й мала вага роблять FNIRSI LCR-ST1 практичним рішенням для щоденного використання в сервісному центрі чи на виїзді.
Практичний досвід використання
У реальних умовах експлуатації FNIRSI LCR-ST1 демонструє свою ключову перевагу – швидкість роботи. Для перевірки більшості SMD-компонентів достатньо лише торкнутися контактів пінцетом, після чого прилад миттєво визначає тип елемента і відображає основні параметри. Це значно економить час у порівнянні з класичними мультиметрами або стаціонарними LCR-метрами.
Особливо корисним пристрій виявляється під час діагностики плат без демонтажу компонентів. Можливість швидко оцінити ESR, ємність або опір дозволяє оперативно виявляти деградовані елементи – це актуально для ремонту блоків живлення, ноутбуків, телевізорів та іншої складної електроніки. Підтримка кількох частот вимірювання дає змогу отримати більш коректні результати для різних типів компонентів.
Функція фіксації показів та збереження історії вимірювань також має практичну цінність. Вона зручна як для порівняльного аналізу справних і несправних деталей, так і для навчальних або звітних задач. Передача даних на ПК з подальшим експортом у таблиці робить FNIRSI LCR-ST1 корисним не лише як ручний інструмент, а й як частину більш системного підходу до діагностики.
Висновок
FNIRSI LCR-ST1 – це не просто компактний тестер, а добре продуманий інструмент для сучасного електронного обладнання. Він поєднує мобільність пінцета, точність цифрового LCR-метра та функціональність ESR тестера для електроніки, що робить його універсальним рішенням для широкого кола завдань.

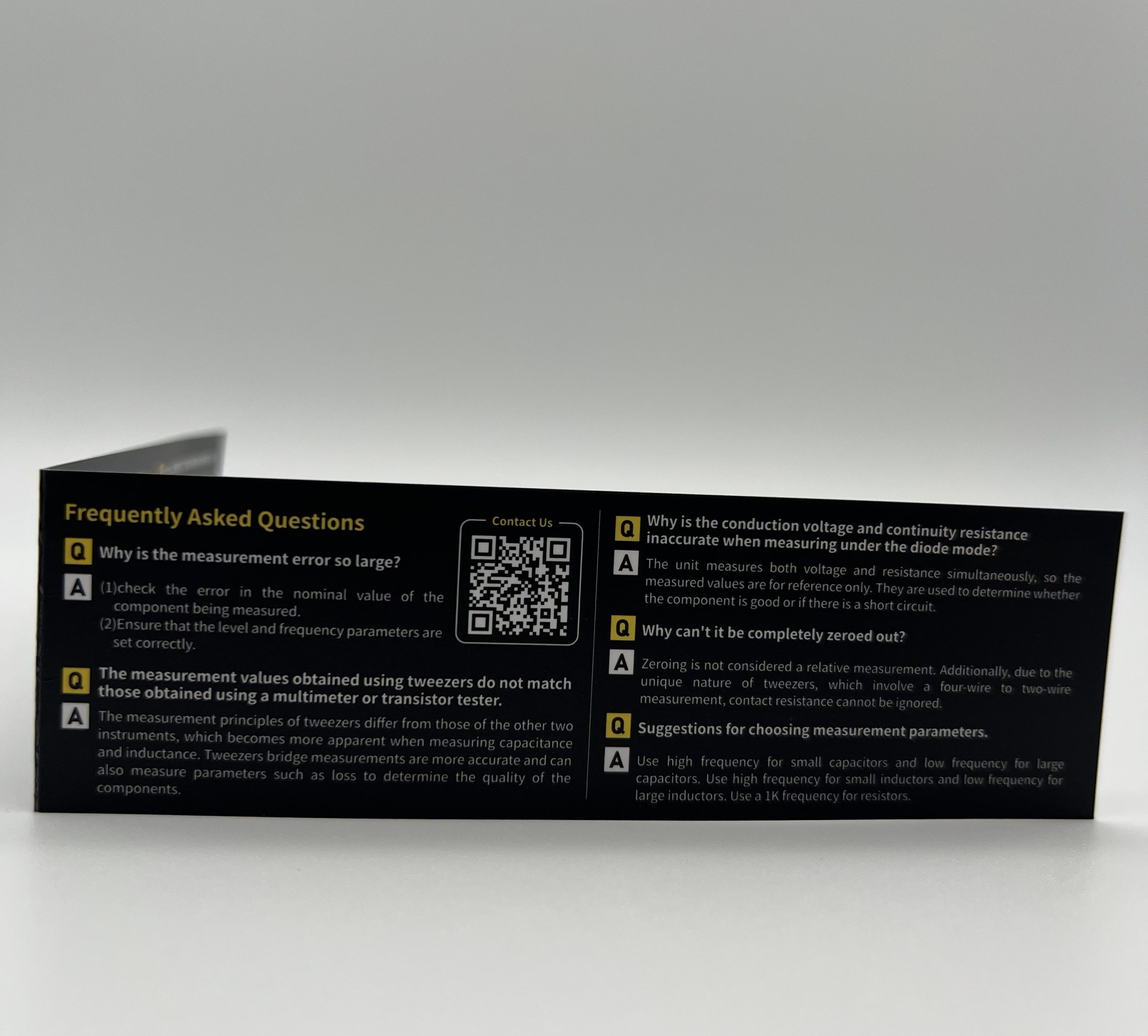

FAQ: поширені запитання про FNIRSI LCR-ST1
Чи підходить LCR пінцет-тестер FNIRSI LCR-ST1 для новачків?
Так, автоматичне визначення компонентів і простий інтерфейс роблять його зручним навіть для початківців.
Чи можна використовувати його як ESR тестер для електроніки?
Так, прилад відображає ESR та інші важливі параметри, що дозволяє оцінювати стан конденсаторів.
Чим він відрізняється від звичайного мультиметра?
Мультиметр-пінцет дозволяє працювати без щупів і швидше вимірювати SMD-елементи без випаювання.
Чи підтримується збереження результатів вимірювань?
Так, історія вимірювань зберігається і може бути передана на ПК для подальшого аналізу.
