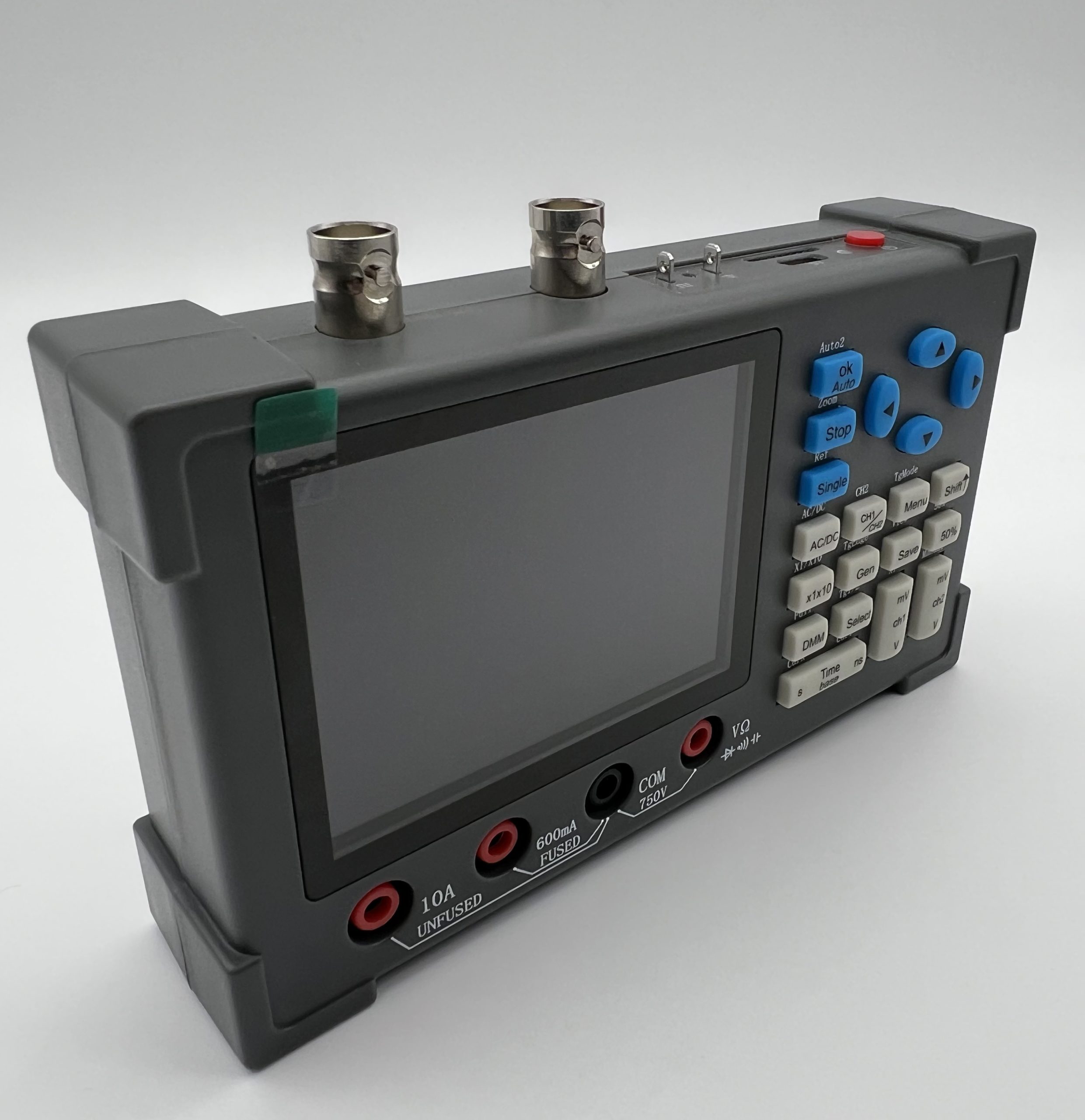

Сучасна електроніка вимагає точних, мобільних і багатофункціональних рішень. Особливо це важливо, коли йдеться про діагностику, ремонт або навчальні проєкти. Цифровий осцилограф DSO3D12 поєднує одразу три прилади в одному компактному корпусі: двоканальний осцилограф, повноцінний мультиметр і генератор сигналів.
Цифровий осцилограф 3-в-1 дозволяє інженерам, сервісним майстрам і радіоаматорам економити місце на робочому столі. Такий формат обладнання дозволяє спеціалістам працювати зручно навіть поза лабораторією. Саме тому цей осцилограф мультиметр генератор сигналів часто обирають як універсальний інструмент для щоденних задач. В нашій статті пропонуємо деталізований на DSO3D12 огляд, в якому розглянемо характеристики та можливості даного пристрою.

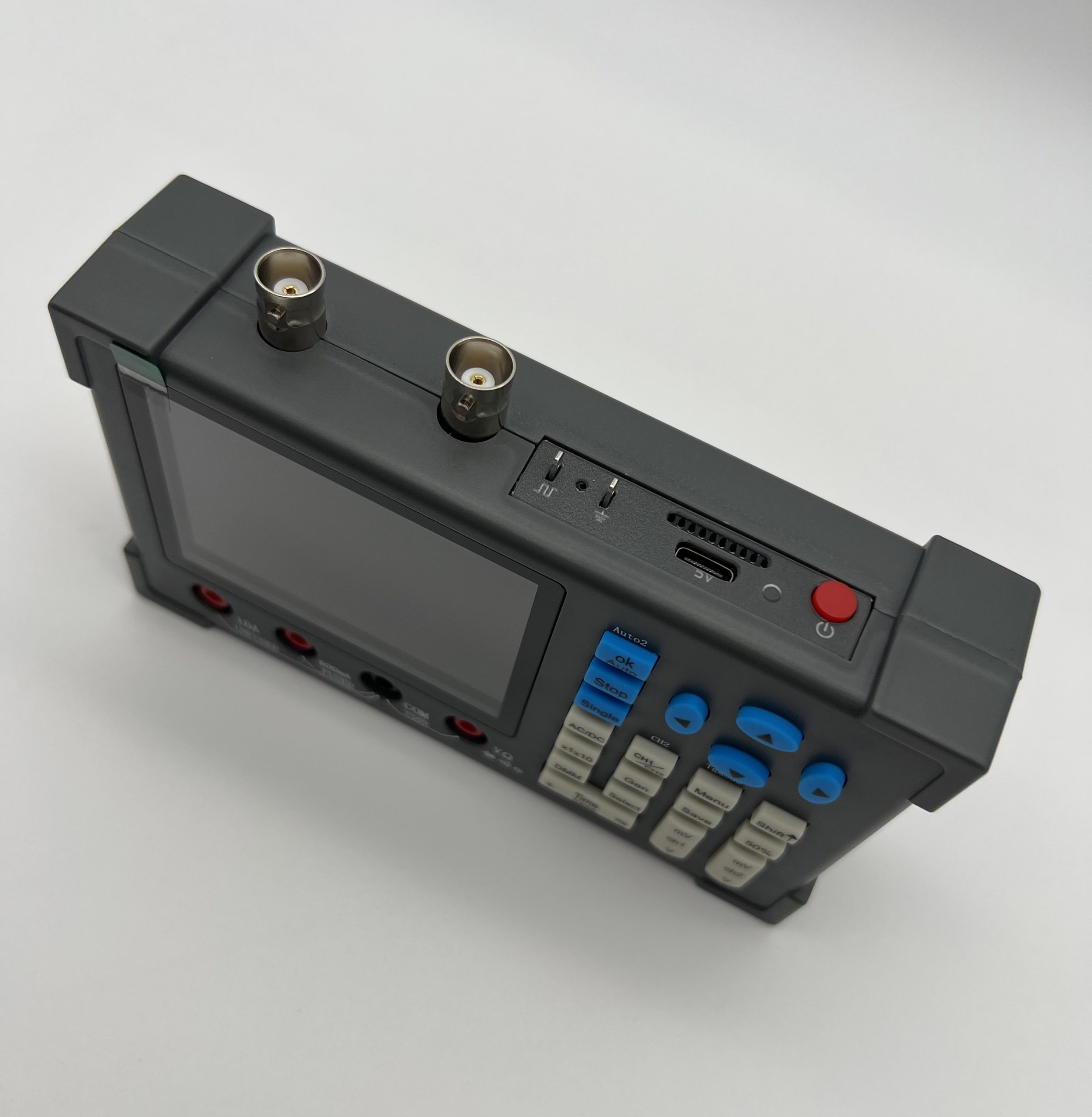

Концепція 3-в-1: чому DSO3D12 ефективно замінює кілька приладів
Ідея об’єднання вимірювальних функцій в одному пристрої давно довела свою ефективність. У випадку DSO3D12 це реалізовано особливо вдало: інженеру не потрібно перемикатися між різними девайсами, достатньо одного компактного рішення. Прилад підходить для тестування електроніки осцилографом, вимірювання електричних параметрів мультиметром та подачі тестових сигналів із генератора.
Завдяки автономному живленню та продуманій ергономіці, модель DSO3D12 доречна не лише в стаціонарній майстерні, а й на виїзних роботах. Саме тому даний портативний мультиметр з осцилографом часто стає оптимальним вибором для сервісних спеціалістів.

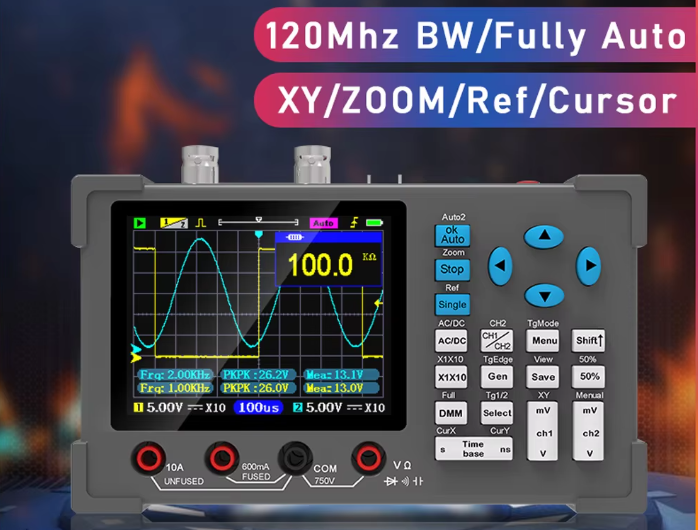

Двоканальний осцилограф DSO3D12: характеристики та можливості аналізу сигналів
Як двоканальний осцилограф DSO3D12, пристрій забезпечує смугу пропускання до 120 МГц на першому каналі. При одночасній роботі двох каналів смуга становить 60 МГц, що цілком достатньо для більшості завдань в ремонті та налагодженні електроніки. Частота дискретизації досягає 250 MSa/s, а об’єм пам’яті 128 Kb дозволяє зберігати та переглядати осцилограми без втрати деталізації.
Перед початком роботи варто зазначити, що цифровий осцилограф характеристики DSO3D12 збалансовані між продуктивністю та мобільністю. Він підтримує різні режими запуску – автоматичний, нормальний та одиночний, а також XY-режим для порівняльного аналізу сигналів. Додатковою перевагою є FFT-аналіз, який допомагає оцінити спектральний склад сигналу під час аналізу параметрів осцилографом.
Списки технічних параметрів часто виглядають сухо, однак у цьому випадку вони безпосередньо впливають на практичну користь приладу. Передусім варто розуміти, що такі характеристики роблять DSO3D12 придатним не лише для хобі, а й для професійних завдань.
Основні параметри осцилографа для ремонту електроніки:
- смуга пропускання: 120 МГц (CH1) або 60 МГц (CH1+CH2);
- частота дискретизації: 250 MSa/s;
- часова база: від 5 нс до 10 с;
- вхідний опір: 1 МОм;
- максимальна вхідна напруга: ±40 В (X1) або ±400 В (X10).
Ці значення дозволяють упевнено використовувати прилад як осцилограф для ремонту електроніки, мікроконтролерних плат, імпульсних блоків живлення та аналогових вузлів.
Вбудований генератор сигналів: практична користь у налаштуванні схем
DSO3D12 – це не лише вимірювання, а й активне тестування. Вбудований генератор підтримує синусоїдальні, прямокутні та трикутні форми сигналу з діапазоном частот від 1 Гц до 2 МГц. Саме тому його часто розглядають як генератор сигналів 120 MHz класу портативних рішень – він достатній для перевірки більшості схем.
Перед подачею сигналу користувач може налаштувати амплітуду та коефіцієнт заповнення для прямокутних імпульсів. Це значно спрощує діагностику підсилювачів, фільтрів або цифрових входів. У практичній роботі генератор економить час і зменшує потребу у зовнішньому обладнанні, що особливо важливо під час навчальних і DIY-проєктів.
Можливості генератора сигналів:
- форми хвиль: синус, меандр, трикутник;
- частотний діапазон: 1 Гц – 2 МГц;
- амплітуда виходу: 2,5 В з мінімальним відхиленням;
- регулювання заповнення імпульсів.
У комплексі з осцилографом це створює зручне середовище для тестування та налагодження електронних схем.
Мультиметр у складі DSO3D12: щоденні вимірювання без компромісів
Функція мультиметра в DSO3D12 не є формальною. Прилад вимірює постійну та змінну напругу, струм, опір і ємність, а також підтримує тест діодів і прозвонку. Це робить його повноцінним інструментом для повсякденної роботи.
Особливо важливо, що мультиметр електрично ізольований від осцилографічної частини. Таке рішення підвищує безпеку та дозволяє використовувати обидві функції одночасно при низьких напругах. У реальних умовах це означає менше ризиків і більше зручності.
Основні можливості мультиметра:
- вимірювання напруги до 750 В (DC) і 600 В (AC);
- струм до 10 А;
- опір до 60 МОм;
- ємність до 600 мкФ;
- звукова прозвонка контактів.
Завдяки цьому DSO3D12 можна сміливо рекомендувати як портативний осцилограф 120 МГц із функцією універсального мультиметра.
Екран, автономність та ергономіка – сильні сторони приладу
3,2-дюймовий IPS-дисплей із широкими кутами огляду забезпечує чітке відображення сигналів навіть при яскравому освітленні. Керування інтуїтивне, а меню зрозуміле для користувачів із базовим досвідом.
Акумулятор ємністю 2500 мА·г дозволяє працювати автономно протягом кількох годин. Заряджання через USB Type-C робить прилад сумісним із сучасними адаптерами та павербанками, що зручно у виїзних умовах. Компактні габарити й вага близько 600 г підтверджують портативний характер пристрою.
Комплектація та сфери застосування

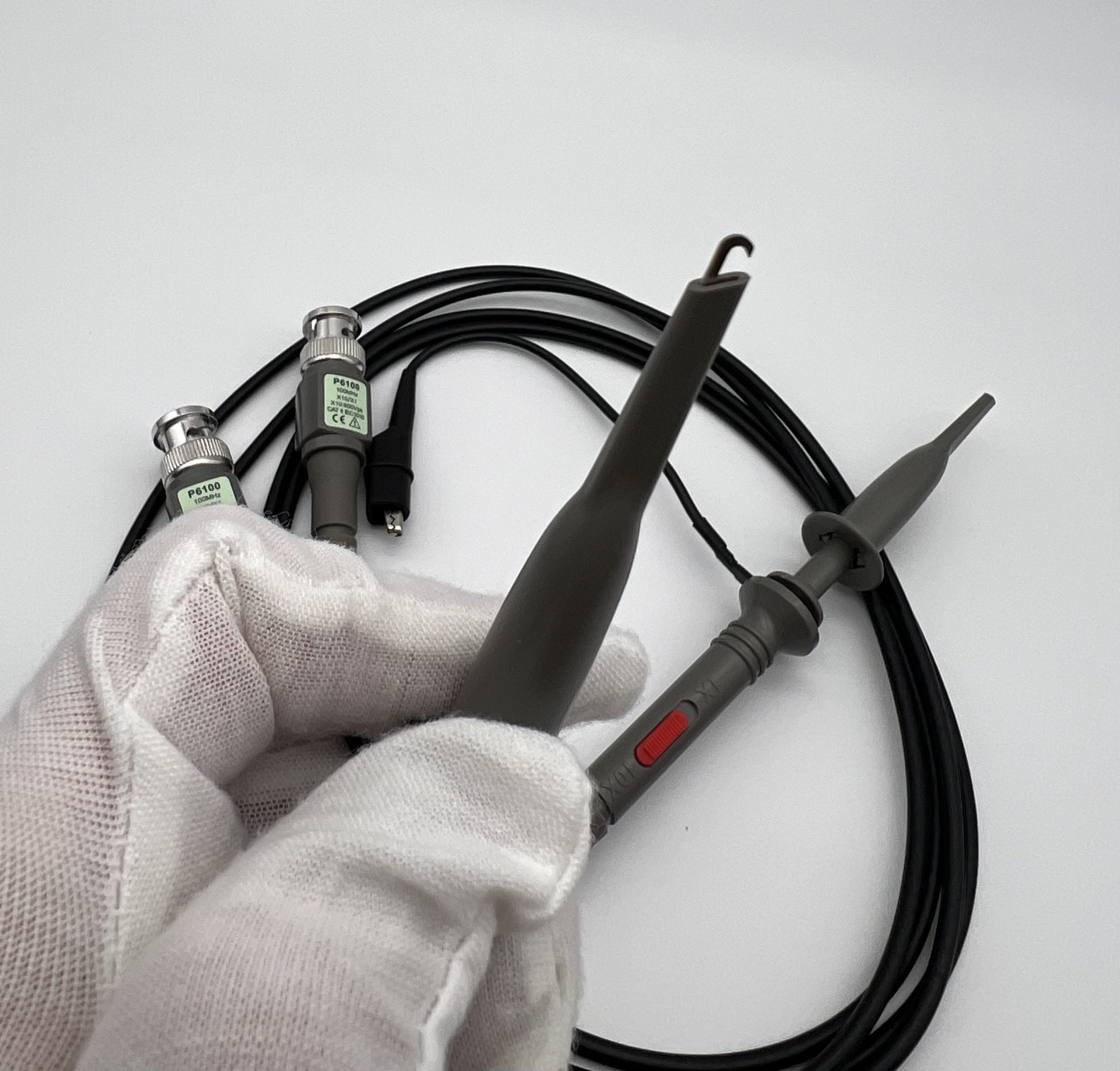

У комплекті постачається сам прилад, щупи, кабелі підключення, зарядний кабель і базовий набір аксесуарів. Цього достатньо, щоб розпочати роботу одразу після розпакування.
DSO3D12 підходить для навчання, лабораторних робіт, сервісного обслуговування та DIY-проєктів. Якщо ви замислюєтесь, для чого потрібен осцилограф у побуті чи професійній діяльності, то цей прилад демонструє всі відповіді на практиці: від аналізу сигналів осцилографом до вимірювання напруги, струму та інших характеристик.
Висновок
DSO3D12 – це збалансований цифровий осцилограф DSO3D12, який поєднує мобільність, функціональність та достатню продуктивність. Він однаково корисний для навчання, сервісних робіт і аматорських проєктів. Поєднання осцилографа, мультиметра та генератора сигналів у одному корпусі робить його універсальним інструментом для сучасного електронника. Тому осцилограф купити можуть як професійні майстри, так і домашні аматори.
FAQ: поширені запитання про DSO3D12
Чи підходить DSO3D12 для початківців?
Так, завдяки простому інтерфейсу та поєднанню функцій це вдалий варіант для тих, хто лише вивчає, як вибрати осцилограф для навчання чи хобі.
Чи можна використовувати прилад для ремонту електроніки?
Так, це повноцінний осцилограф для ремонту електроніки, придатний для діагностики плат, блоків живлення та цифрових модулів.
Наскільки точний вбудований мультиметр?
За своїми параметрами він не поступається окремим портативним моделям і підходить для щоденних вимірювань.
Де доцільно осцилограф купити для універсальних задач?
Якщо потрібен компактний і функціональний інструмент, DSO3D12 є вигідним рішенням «усе в одному».
